Mi a Siemens MPI kábel?
A Siemens MPI (Multi Point Interface) kábel egy olyan kábeltípus, amelyet a Siemens S7 sorozatú programozható logikai vezérlők (PLC-k) és más eszközök, például személyi számítógépek vagy kezelőpanelek összekapcsolására használnak.
Az MPI-kábelt általában a PLC és a másik eszköz közötti kommunikációs kapcsolat létrehozására használják, amely lehetővé teszi az adatok és programok átvitelét a kettő között. Az MPI-kábelt általában a PLC MPI-portjához, a másik végét pedig az eszköz megfelelő portjához csatlakoztatják.
A Siemens MPI kábelt az S7-300/400 PLC programozásához használják. Az MPI az EIA-485 szabványon alapul, és 187,5 kBd és 12 MBd közötti sebességgel működik.
Az MPI egy kommunikációs protokoll a párhuzamos számítógépek programozásához.

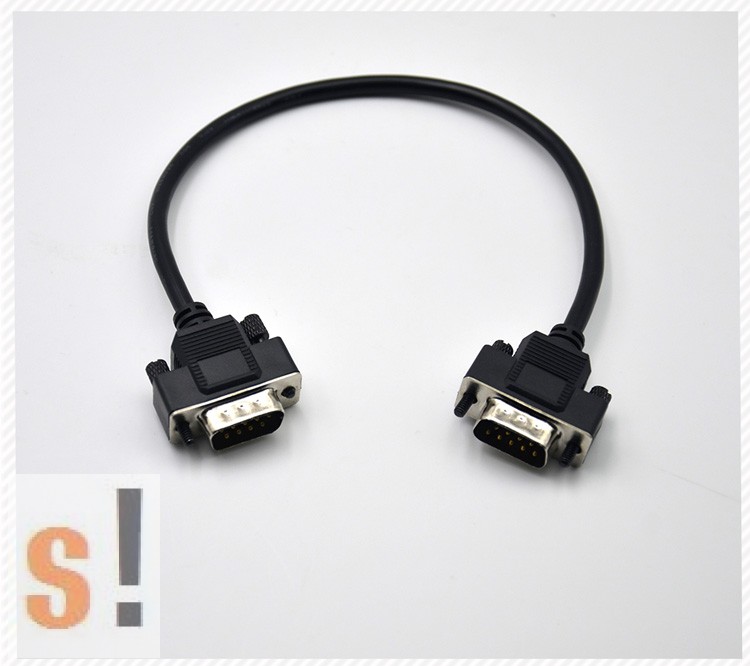

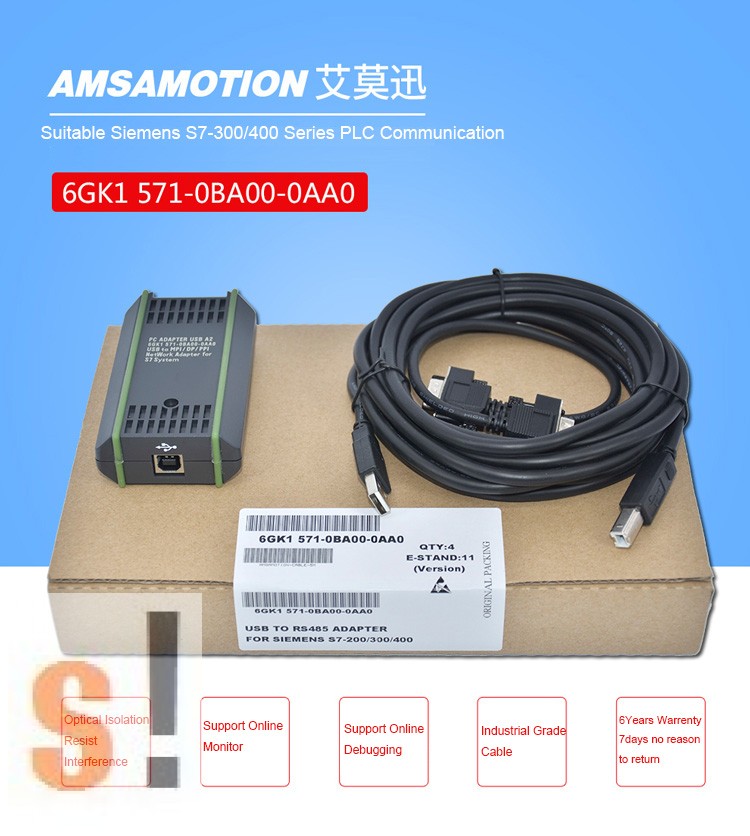

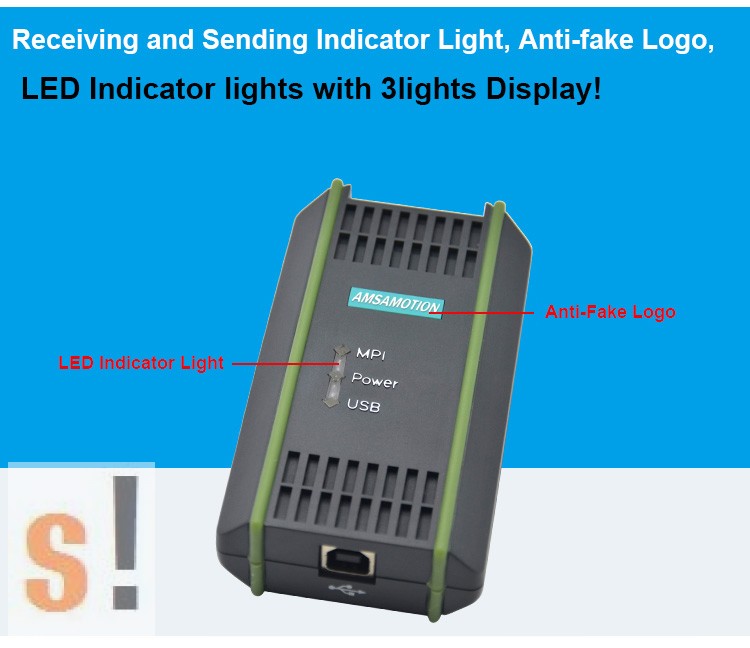

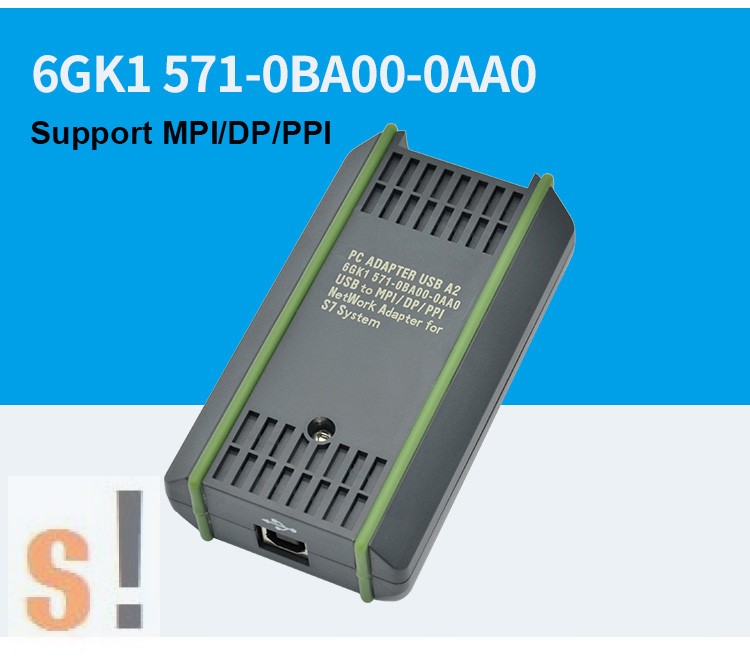

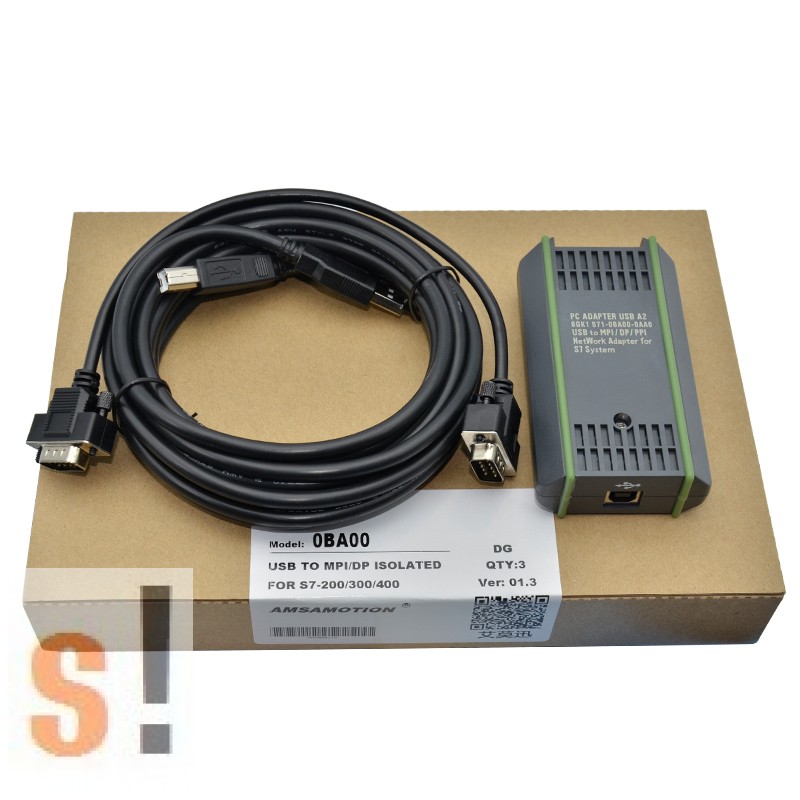

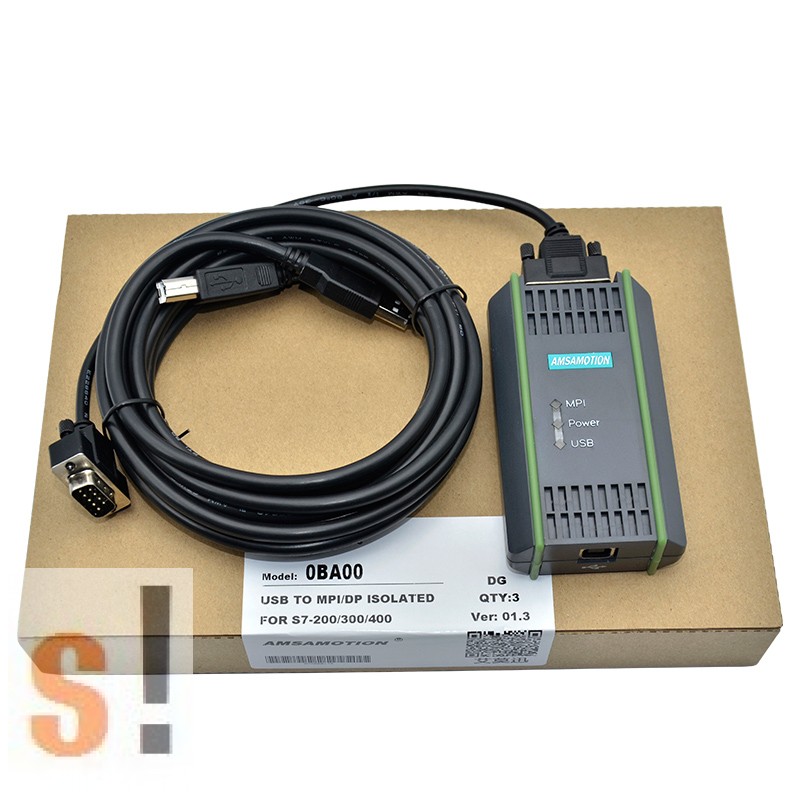

A Siemens MPI programozó kábel cikkszáma 6ES7901-0BF00-0AA0 és
6GK1571-0BA00-0AA0
Az MPI-kábelek különböző típusai léteznek, különböző hosszúsággal és csatlakozókkal, az adott alkalmazástól és követelményektől függően. Egyes MPI-kábelek beépített optikai interfésszel rendelkeznek a nagy távolságokra történő kommunikációhoz, míg mások szabványos elektromos interfésszel rendelkeznek a rövidebb távolságokra.
Fontos, hogy az adott Siemens PLC-típushoz és kommunikációs követelményekhez megfelelő MPI-kábelt használjon, mivel a nem kompatibilis kábel használata kommunikációs hibákat vagy a berendezés károsodását eredményezheti.
MPI és Profibus-DP összehasonlítása:
Az MPI (Multipointinterface) a SIMATIC S7 többpontos kommunikáció interfésze. Ez egy olyan hálózat, amely kis számú telephely közötti kommunikációra alkalmas. Leginkább a host számítógép és kisszámú PLC közötti rövid távú kommunikációra használják. Az MPI kommunikációs sebessége 19,2K～12Mbit/s. Az MPI-hálózatban legfeljebb 32 állomás lehet, és egy hálózati szegmens leghosszabb kommunikációs távolsága 50 méter (ha a kommunikációs baud-ráta 187,5Kbit/s). A távolság
RS-485 Profibus vonalerősítővel átjátszóval meghosszabbítható. Az MPI lehetővé teszi a master-master és a master-slave kommunikációt.
A PROFIBUS-DP lehetővé teszi az egy- vagy többmesteres rendszer kialakítását. Egy buszon legfeljebb 126 állomás csatlakoztatható. A rendszerkonfiguráció leírása a következőket tartalmazza: állomásszám, állomáscím, bemeneti/kimeneti cím, bemeneti/kimeneti adatformátum, diagnosztikai információformátum és használt buszparaméterek.
Minden egyes PROFIBUS-DP rendszer a következő három különböző típusú berendezést tartalmazhatja:
Az elsődleges DP-főállomás (DPM1): Az elsődleges DP-főállomás a központi vezérlő, amely egy előre meghatározott információs cikluson belül kölcsönhatásba lép a szétszórt állomásokkal (például a DP-szolgaállomásokkal) (Station) az információcsere érdekében. Tipikus DPM1 például PLC vagy PC.
Másodlagos DP-főállomás (DPM2): A másodlagos DP-főállomás egy programozó, konfigurációs eszköz vagy kezelőpanel. A DP-rendszer konfigurációs művelete során a rendszerüzemeltetés és a felügyeleti célok elvégzésére szolgál.
DP slave állomás: A DP slave állomás egy perifériás eszköz (I/O eszköz, meghajtó, HMI, szelep stb.), amely bemeneti és kimeneti információkat gyűjt és küld.
Egyetlen főállomás rendszere: A buszrendszer üzemeltetési fázisában csak egy aktív mesterállomás van.
Hogyan kell használni a soros MPI-kábelt?
Telepítse a Siemens PG/PC interfész-illesztőprogramokat és a STEP-7-et az XP platformra.
Menjen a " Vezérlőpult > PG/PC interfész beállítása" menüpontba.
Válassza ki a PC-adaptert (MPI), ellenőrizze a vezeték PLC-hez való csatlakozását (** port 1 vagy 2 **), a hálózati címet és a baud-sebességet.
Indítsa újra a PLC-t
A PCL explorerben ellenőrizze a kommunikációt.
A PG/PC interfészek nem működnek a Windows Vista, 7 és 8 operációs rendszereken (64 bites operációs rendszereken biztosan nem). Próbáljon meg Windows XP-t telepíteni a rendszerére, vagy telepítsen egy VMware Workstationt, majd telepítse az XP ablakokat.
