BEÁLLÍTÁS
A készülékek programozásához szüksége lesz egy számítógépre és azon két darab RS-485 portra. A legegyszerűbben két darab USB <> RS-485 konverterrel tudja megoldani.
Amennnyiben nincs Önnek ilyen készüléke akkor a legkedvezőbb árú konverterünk ilyen célra a SEMOFIT0874 és a YSAT02-815 USB - RS-485 konverter típus.
Két E95M-DTU-t (900SLxx-485) kell előkészíteni.
A használati útmutató szerint először csatlakoztassa digitális rádió antennáját, majd csatlakoztassa a tápegységet.
A számítógépén szüksége lesz két darab RS-485-ös portra a beállításhoz. Ezt létrehozhatja pl. két darab USB <> RS-485 konverterrel.
Csatlakoztassa a két rádió modemet az RS-485 portokon kereresztül a számítógéphez.

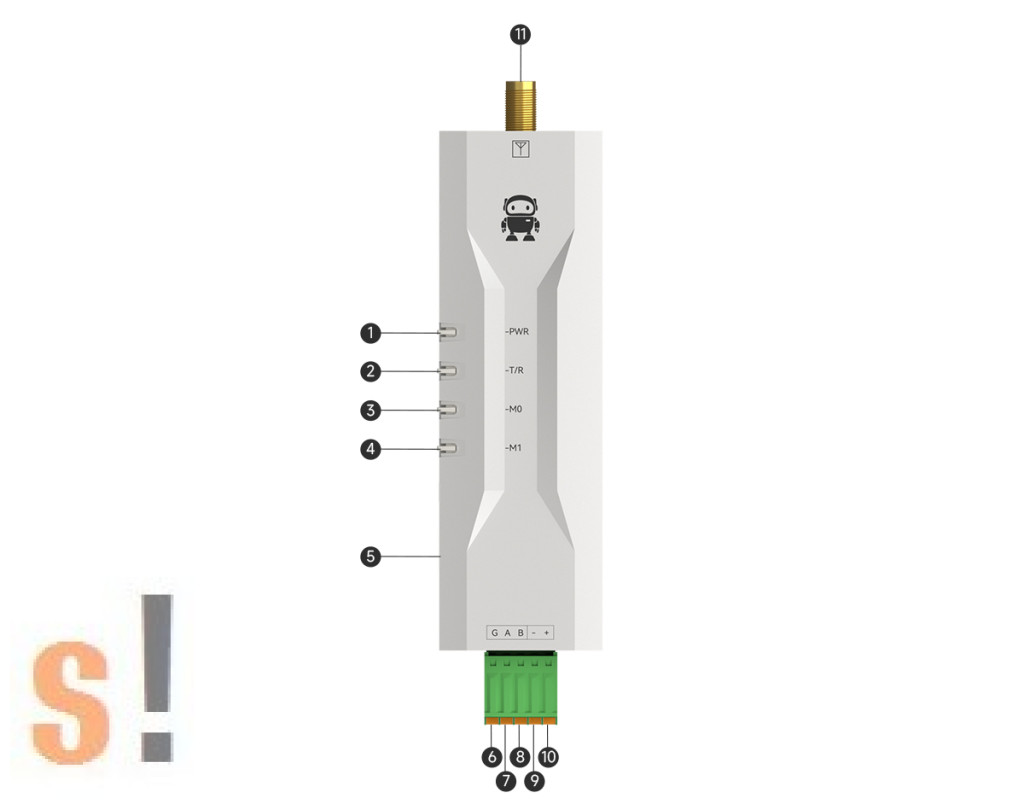

Az E95M-DTU modemeket az alábbiak szerint kell összekötni az YSAT02-815 USB<>RS-485 konverterrel:
- E95M-DTU "A" csatlakozó --- USB konverter "A+" csatlakozó
- E95M-DTU "B" csatlakozó --- USB konverter "B-" csatlakozó
- E95M-DTU "G" csatlakozó --- USB konverter "GND" csatlakozó
Indítson el két soros port hibakeresési asszisztenst (XCOM program, letölthető a gyártó honlapjáról), válassza ki a soros port baudrátájának 9600bps-ot (alapértelmezett), és ellenőrizze a módot ami 8N1, így a soros porton transzparens átvitel valósul meg.
Az XCOM program hellyett használhatja a GitHub-ról letölthető angol nyelvű Serial Port Assistant programot is.
https://github.com/KangLin/SerialPortAssistant/
Az íróasztalon beállított készülékeket így egyből ki tudja próbálni és a terepen már csak fizikálisan kell őket bekötni.
A beállítás bővebb leírása:
Tehát két külön ablakban meg kell nyitni két soros port beállító programot (XCOM vagy Serial Port Assistant).
Az egyik ablakban az egyik soros portot kell kiválasztani pl. COM5 a másik ablakban a másik soros portot pl. COM6.
Ezekre a portokra természetesen előzőleg rá kell kötni az E95M-DTU modemeket, és mindegyiknek megfelelő tápellátást kell biztosítani.
Alap esetben nem kell átállítani semmi mást, az egyik oldalon az ablakba pl. beírjuk hogy "proba" ezt át tudjuk küldeni a másik oldalra.
Ugyanezt pl. "proba1" beírással fordítottan is megnézzük. Ha ez így működik akkor rendben van a kommunikáció és a két modem megfelelően kommunikál egymással.
Amennyiben egy helyen több modempárt használunk akkor két-két modemnek külön NET ID-t kell beállítani hogy ne keveredjen a kommunikáció. Így csak az azonos NET ID-vel beállított eszözök fognak egymással kommunikálni.
Amennyiben például két két terméket használnánk, az egyik párnál marad a gyárilag beállított NET ID: 0

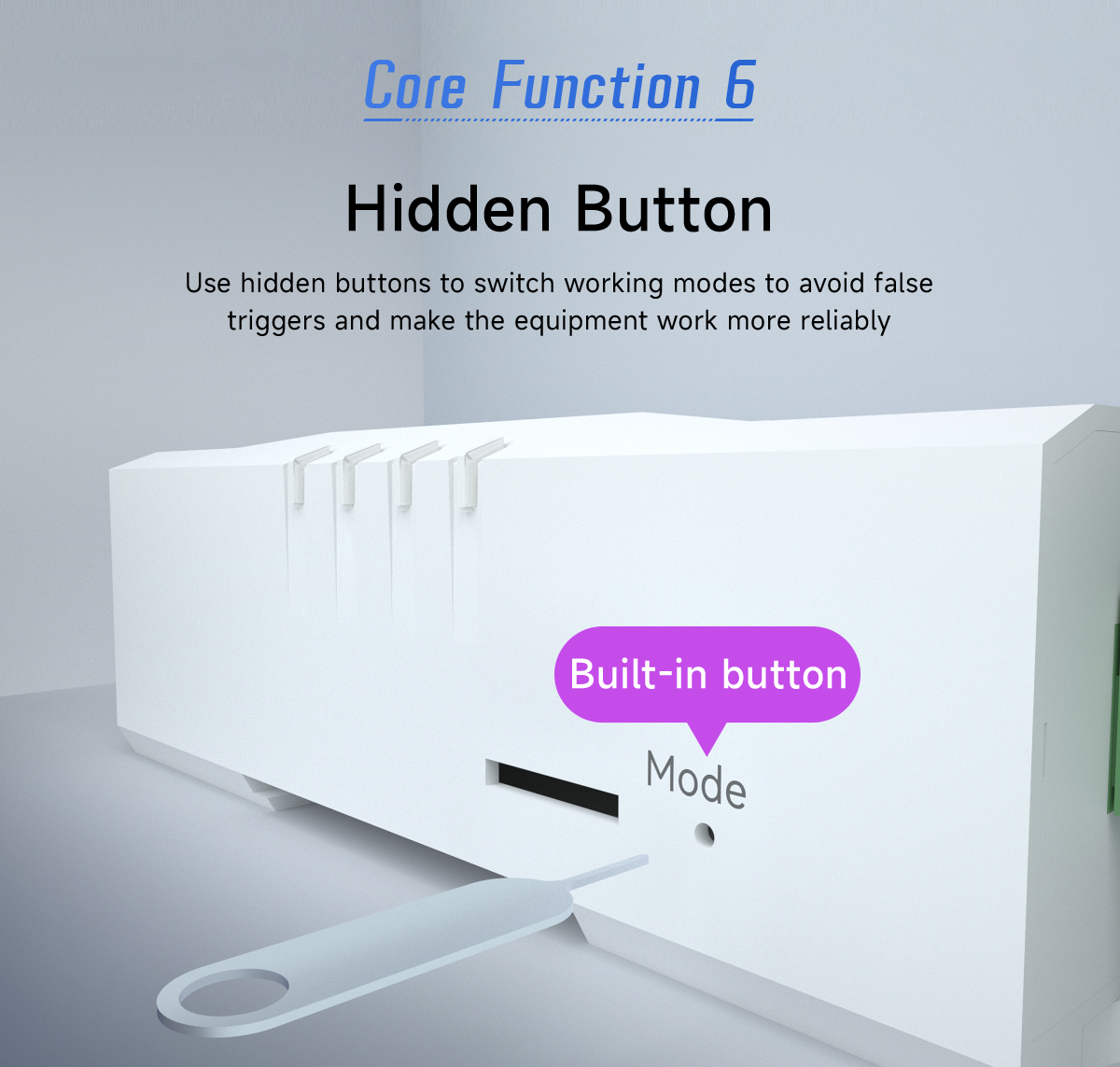

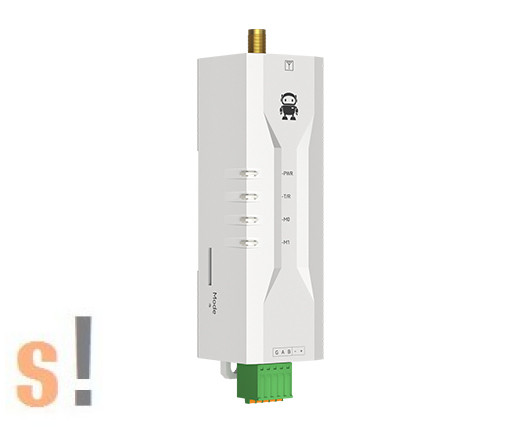

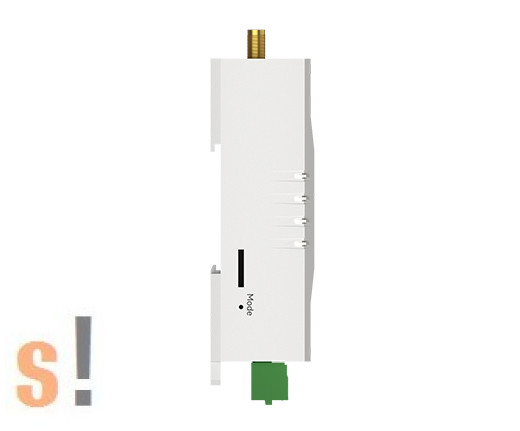

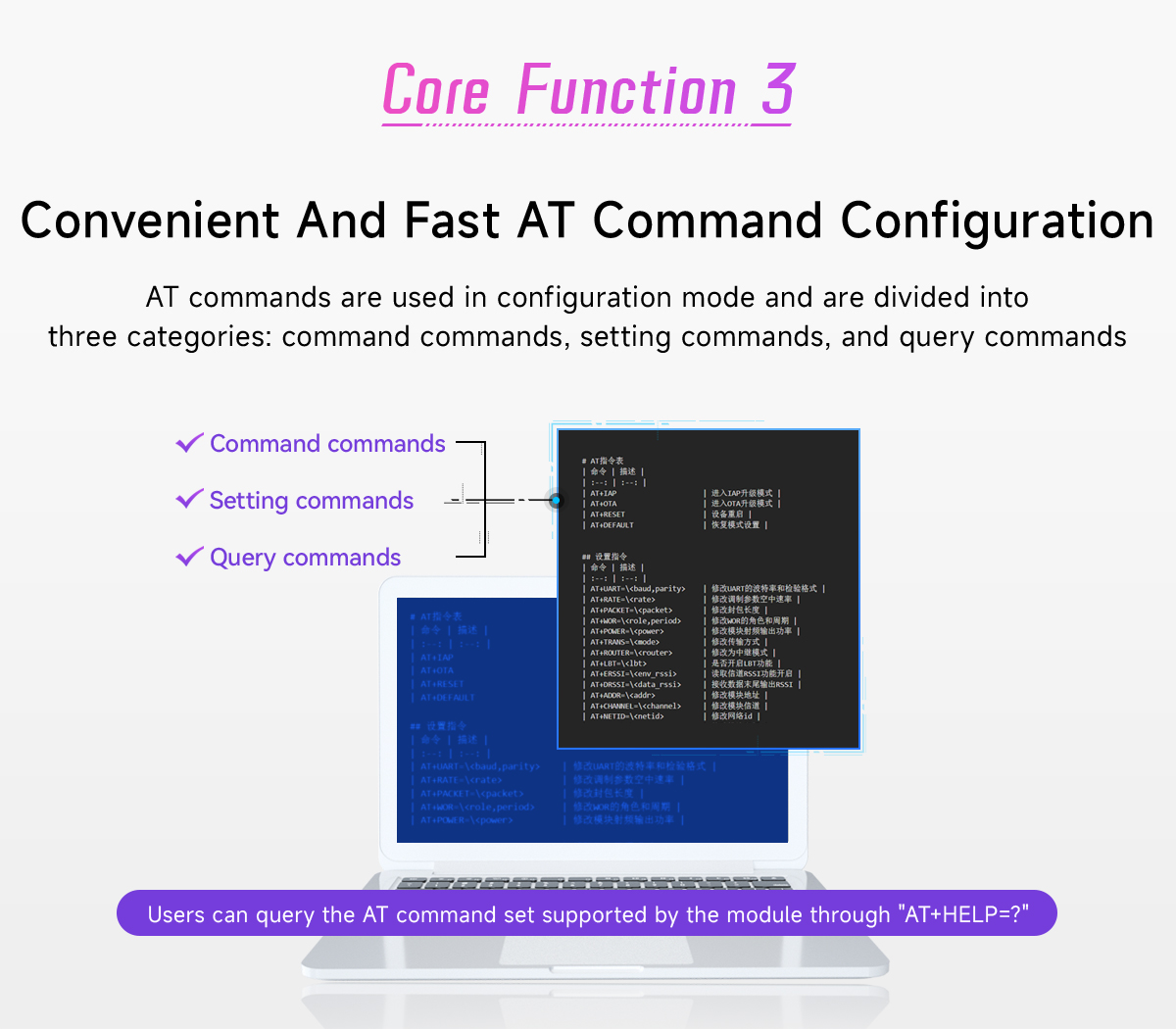

A másik párnál ezt a NET ID-t kell átállítani valami másra. Ehhez először paraméterező módba kell állítani a két eszközt. Ezt úgy tudjuk megcsinálni hogy a készülék oldalán lévő kis Mode feliratú nyomógombot addig nyomkodjuk míg ezt nem látjuk: M1 LED világít, M0 LED sötét. Ezután a számítógépen indítsuk el az "RF Setting" szoftvert. A nyelvet állítsuk angolra, állítsuk be a megfelelő COM portot, utána az OPEN gombot megnyomjuk majd a GET gomb megnyomásával betöltjük a modul beállításait. A NET ID ablakba beírunk pl. 2-es számot és a "Set Param" gomb benyomásával elmentjük ezt a beállítást. Ugyanezt megcsináljuk a másik modemnél is, ott is a 2-es számot írjuk be a NET ID ablakba. Amennyiben soros paramétereket illetve egyéb gyári beállításokat akarunk megváltoztatni azokat is ugyanebben a programban tehetjük meg. A beállítások elmentése után mindkét modemet kapcsoljunk vissza a gyári transzparens átviteli módba, ehhez a kis Mode nyomógombot annyiszor nyomjuk meg míg az M0 és M1 LED-ek közül egyik sem világít.
Használati példa, napelem inverter fogyasztásmérőjének leolvasása:
A napelemes (fotovoltaikus) invertereknek az intelligens fogyasztásmérővel való helyes működéséhez az intelligens fogyasztásmérőt az elektromos elosztóhálózat belépési pontján kell felszerelni. Az inverter és az intelligens fogyasztásmérő közötti kábelkapcsolat gyakran nem valósítható meg. A megoldás a rádiós kapcsolat létrehozása. A kommunikációs interfész feladata a folyamatos adatáramlás biztosítása az inverter és az intelligens fogyasztásmérő között abban az esetben, ha a kábeles kapcsolatot rádiós kapcsolat váltja fel.
Interfészek: A legtöbb esetben az inverter és az intelligens mérő közötti adatkommunikációs vonal az RS485-ös vonalon keresztül valósul meg. A kábeles kapcsolat kiváltása az okos mérő - rádió - rádió - kommunikációs interfész - inverter láncolattal jön létre. Mind a LoRa rádiók, mind a kommunikációs interfész fenntartja az RS485 szabványt. Ezért az E95M-DTU LoRa rádiós modulokat már sokan választották ilyen célra, kiválóan megfelelnek az alkalmazás minden követelményének.
Általában az alábbiak a kommunikációs paraméterek. Kérjük, ne felejtse el ellenőrizni : 9600Baud, 8 adatbit, 1 stopbit, nincs paritás, nincs kézfogás. Ezek egyébként a modem gyári beállításai is:
- Baud Rate: 9600bps
- Parity 8N1

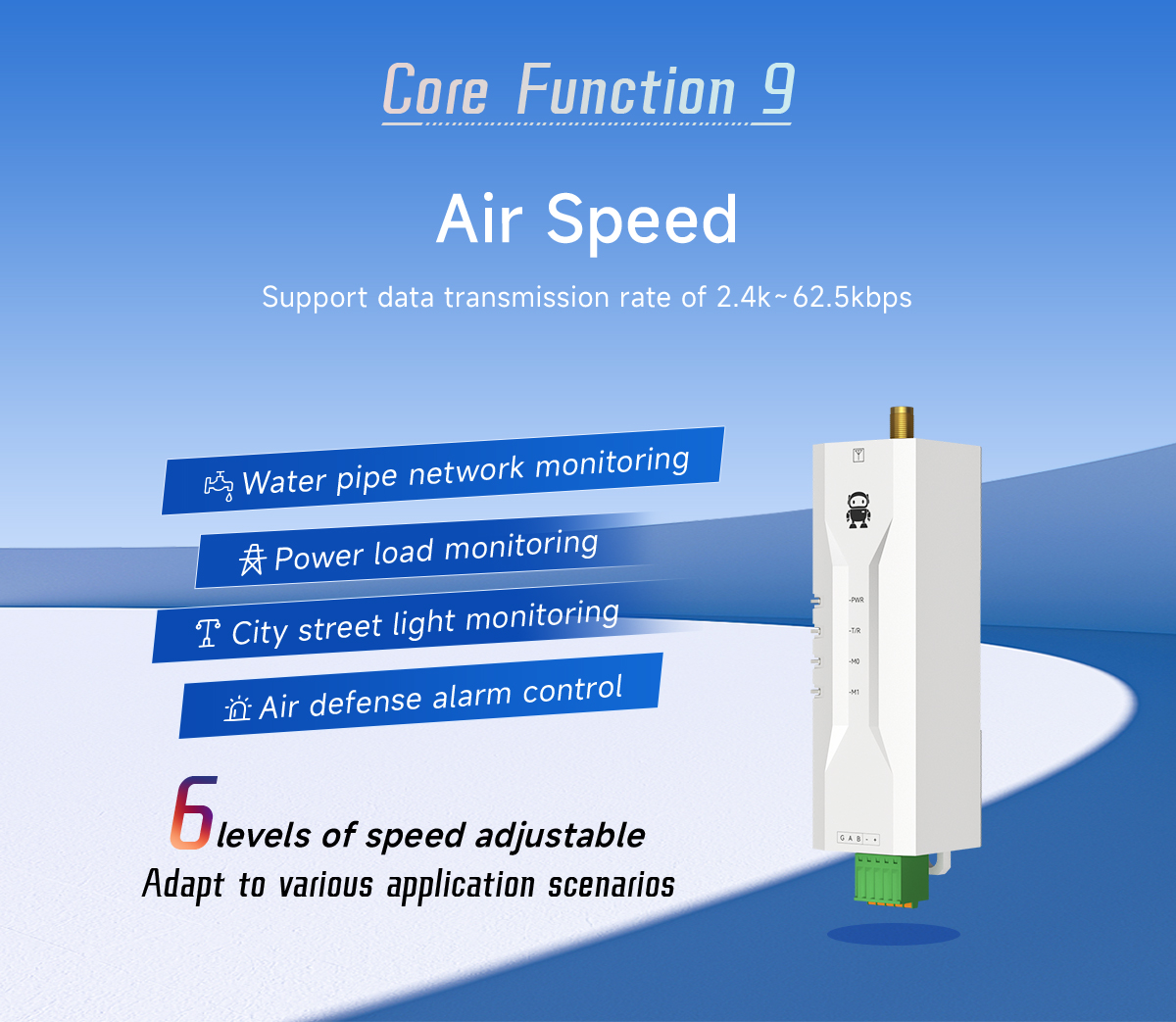

- Air Rate: 2,4Kbps
- Packet size: 240 Bytes
- WOR Role: Receive
- WOR Cycle: 2000ms
- Power: 30 dBm
- Tran Mode: Normal
- Relay: Disable

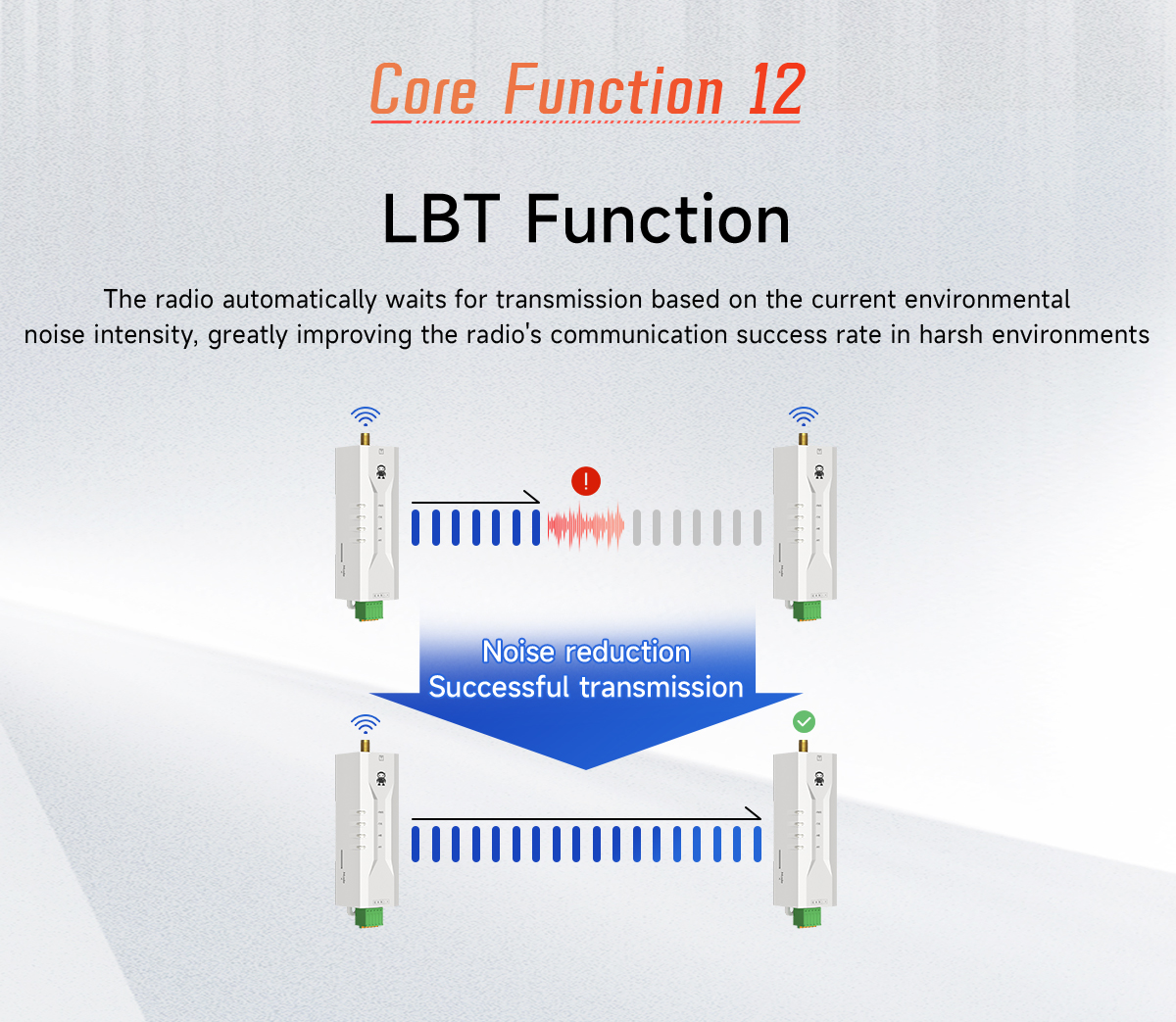

- LBT: Disable

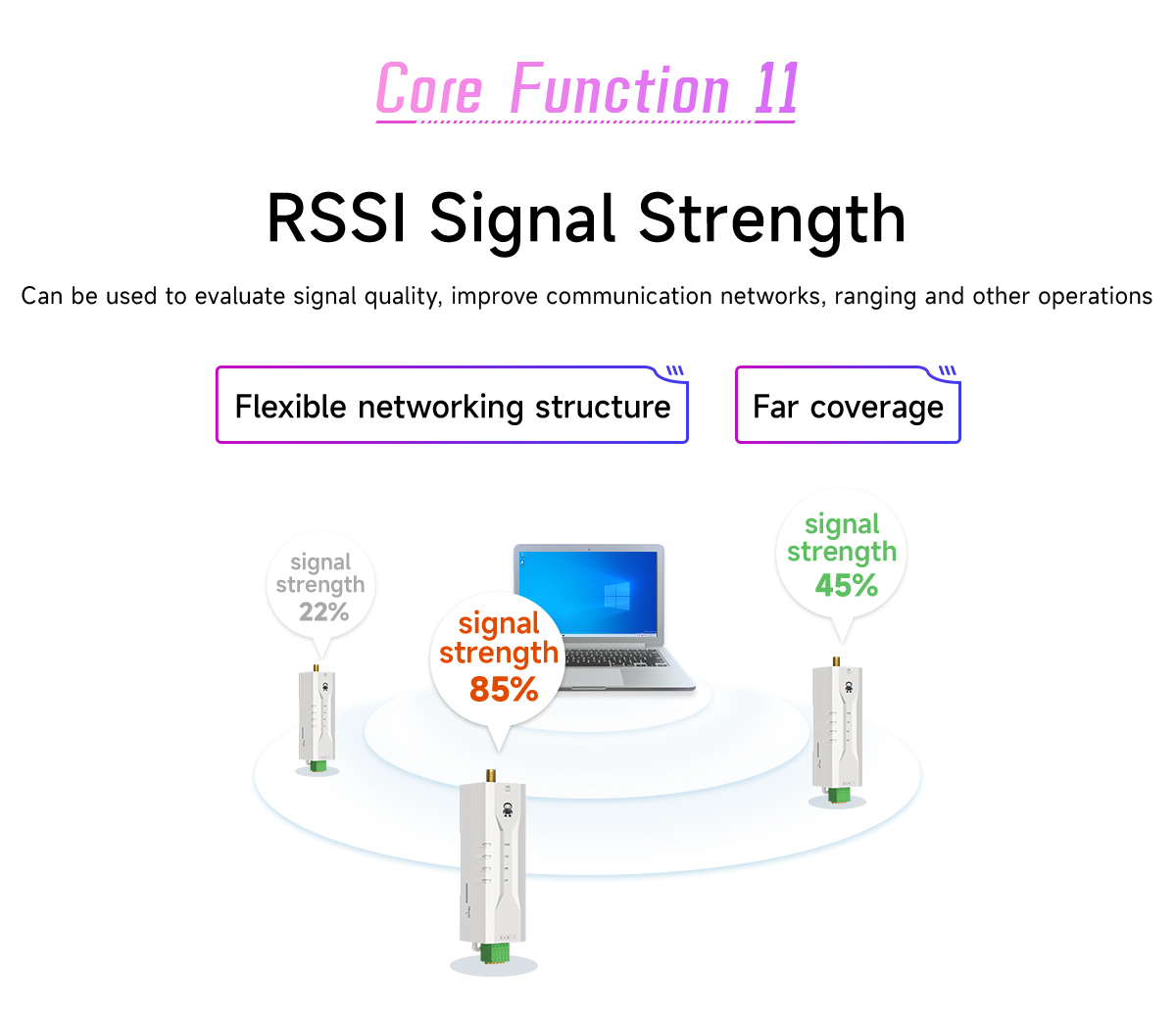

- Packet RSSI: Disable
- Chanel RSSI: Disable
- Addres: 0
- Chanel: 23
- NET ID: 2
- Key: 0
Letöltések:

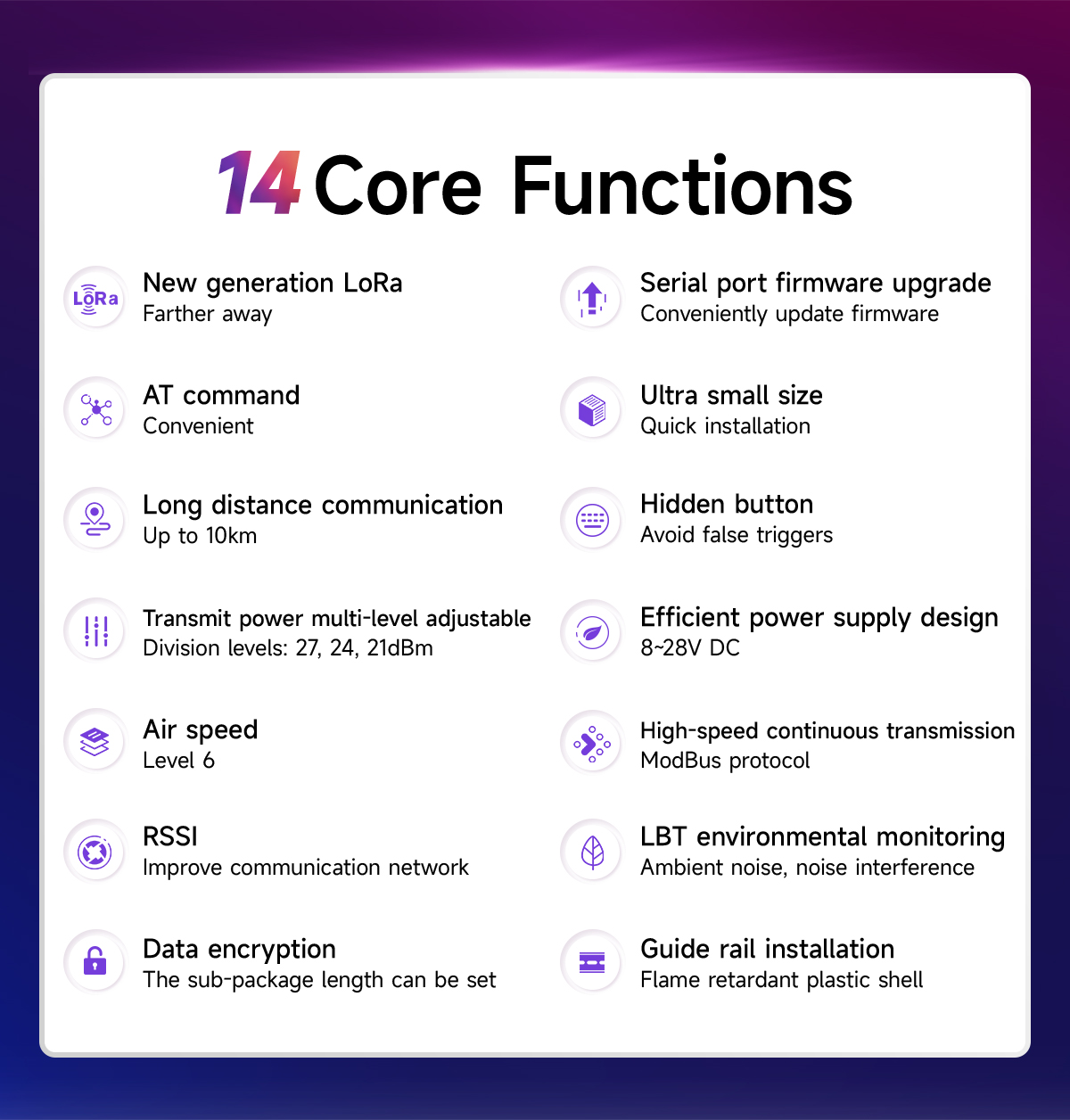

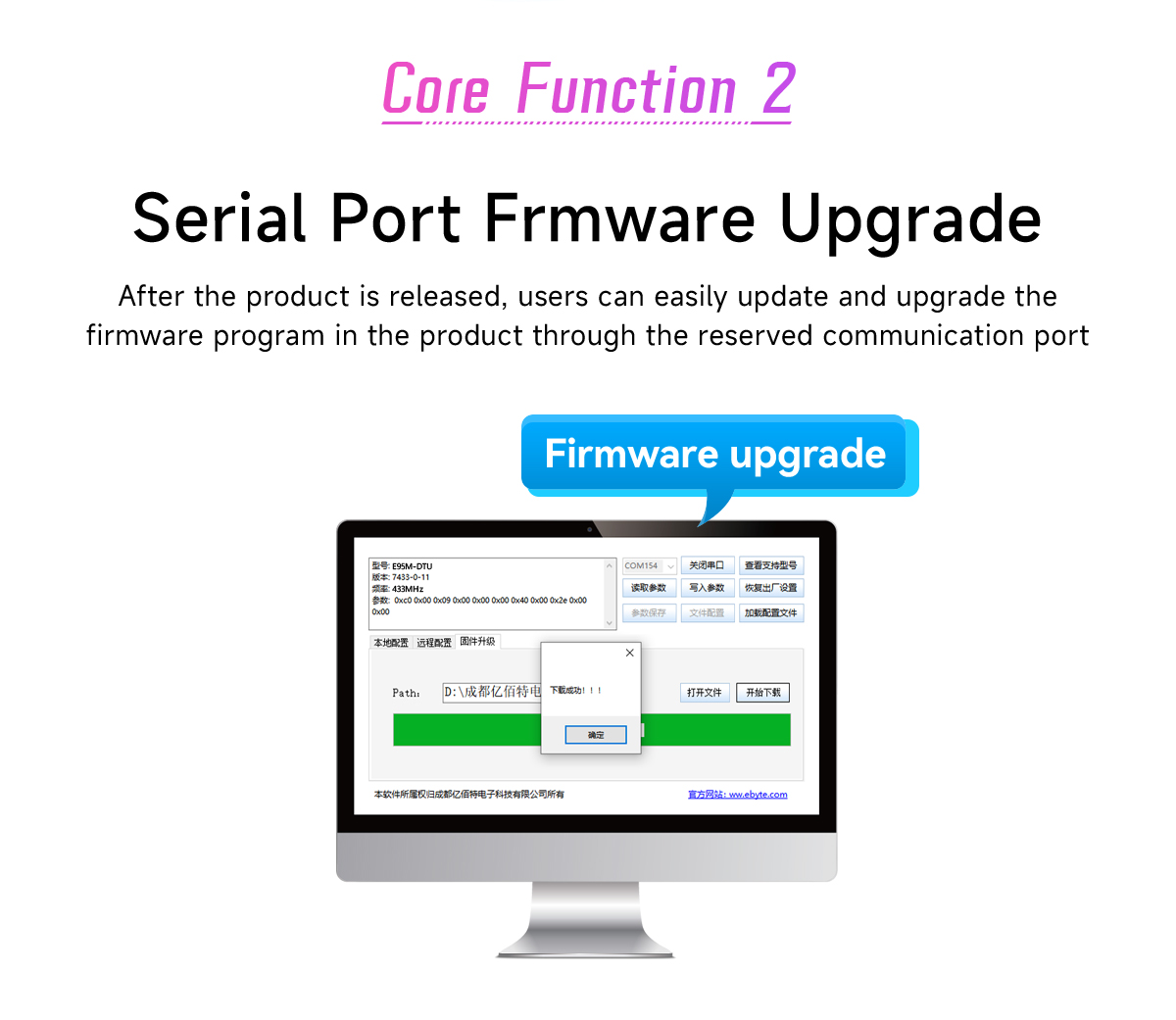

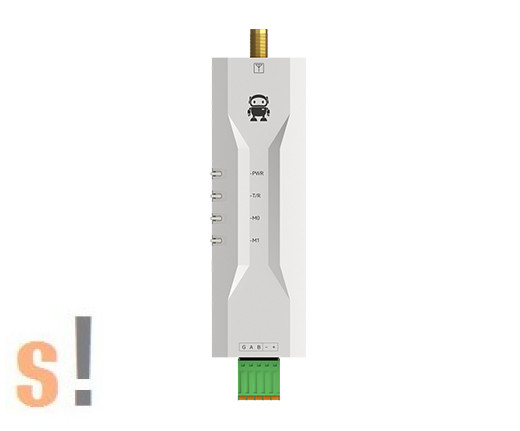

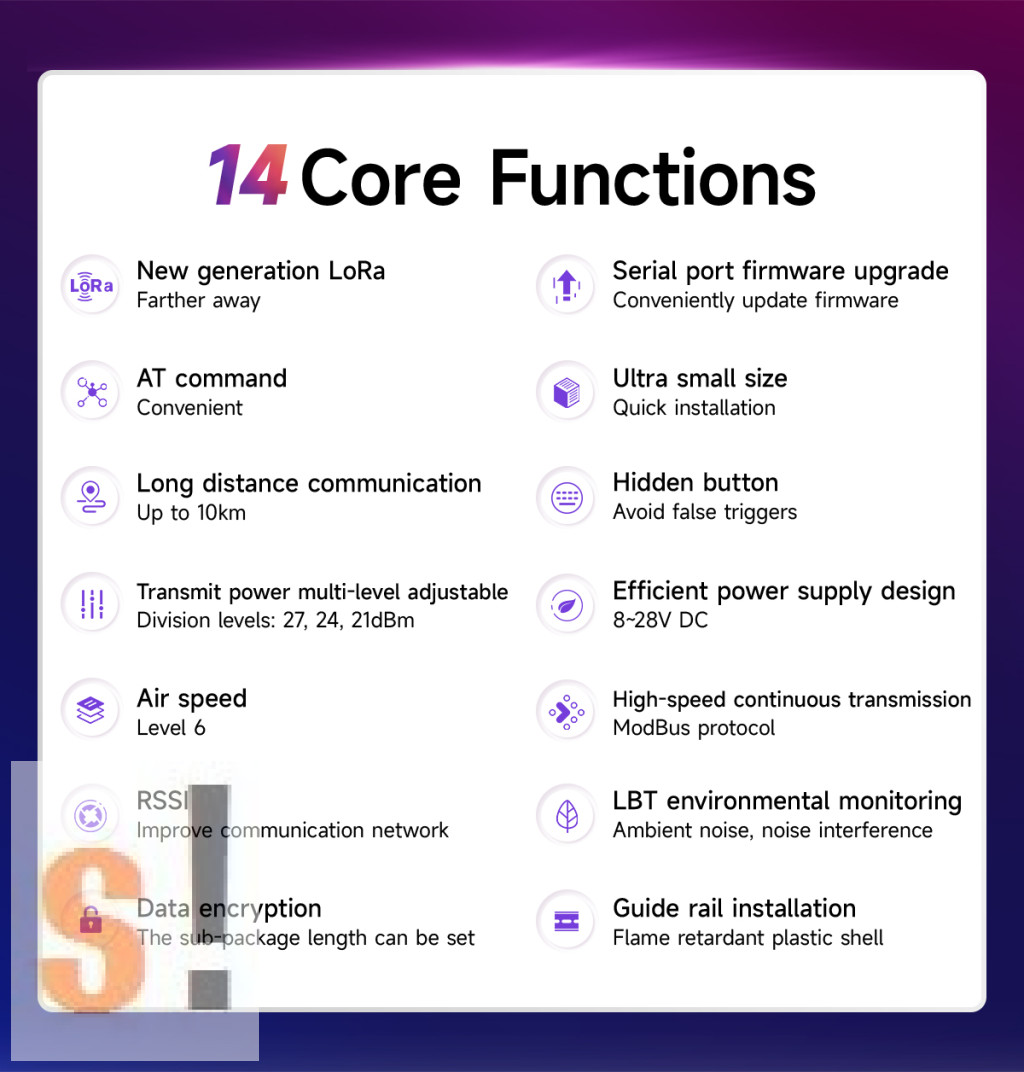

- 400SL30-485 # E95M-DTU RS-485 - LoRa ipari modem /nem kell felhő vagy előfizetés!/5-10 km átvitel/433 MHz/DIN sínre/8~28Vdc/EBYTE
- Vezeték nélküli s RS-485 átvitel (párban használható)
- Transzparens RS-485 átvitel

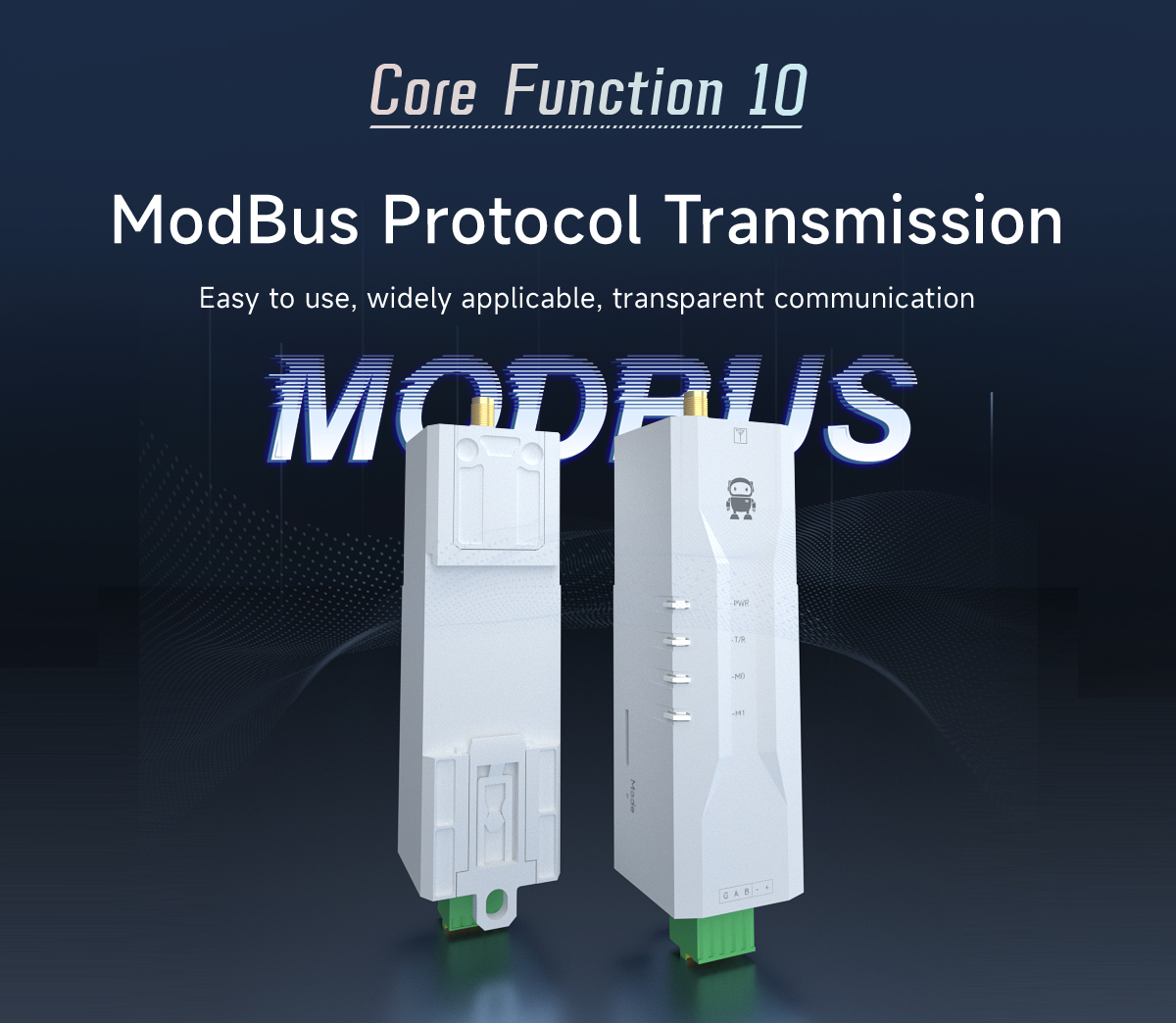

- Modbus kompatibilis
- RS-485 port, sorkapocs csatlakozás
- LoRa 410,125MHz~ 493,125MHz engedélymentes EU frekvenciasáv
- Max. 10 km átvitel (terepviszonyoktól, rálátástól és időjárástól függő)
- Fixpontos átvitel (hexadecimális)
- Műsorszórásos átvitel (hexadecimális)

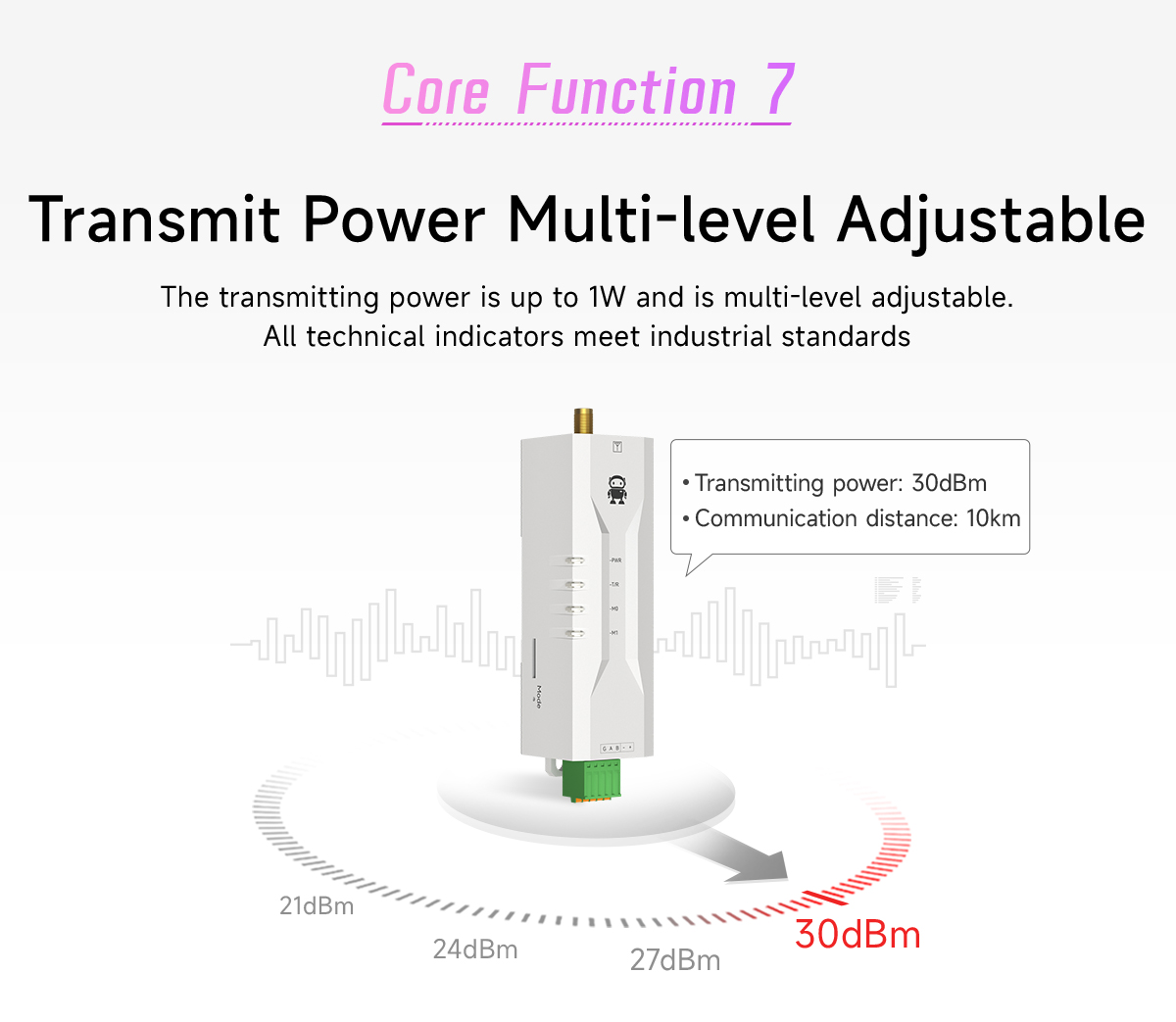

- Teljesítmény: 30 dBm max.
- Adatsebesség: gyári beállítás 9600 (1200~115200 bps között állítható)

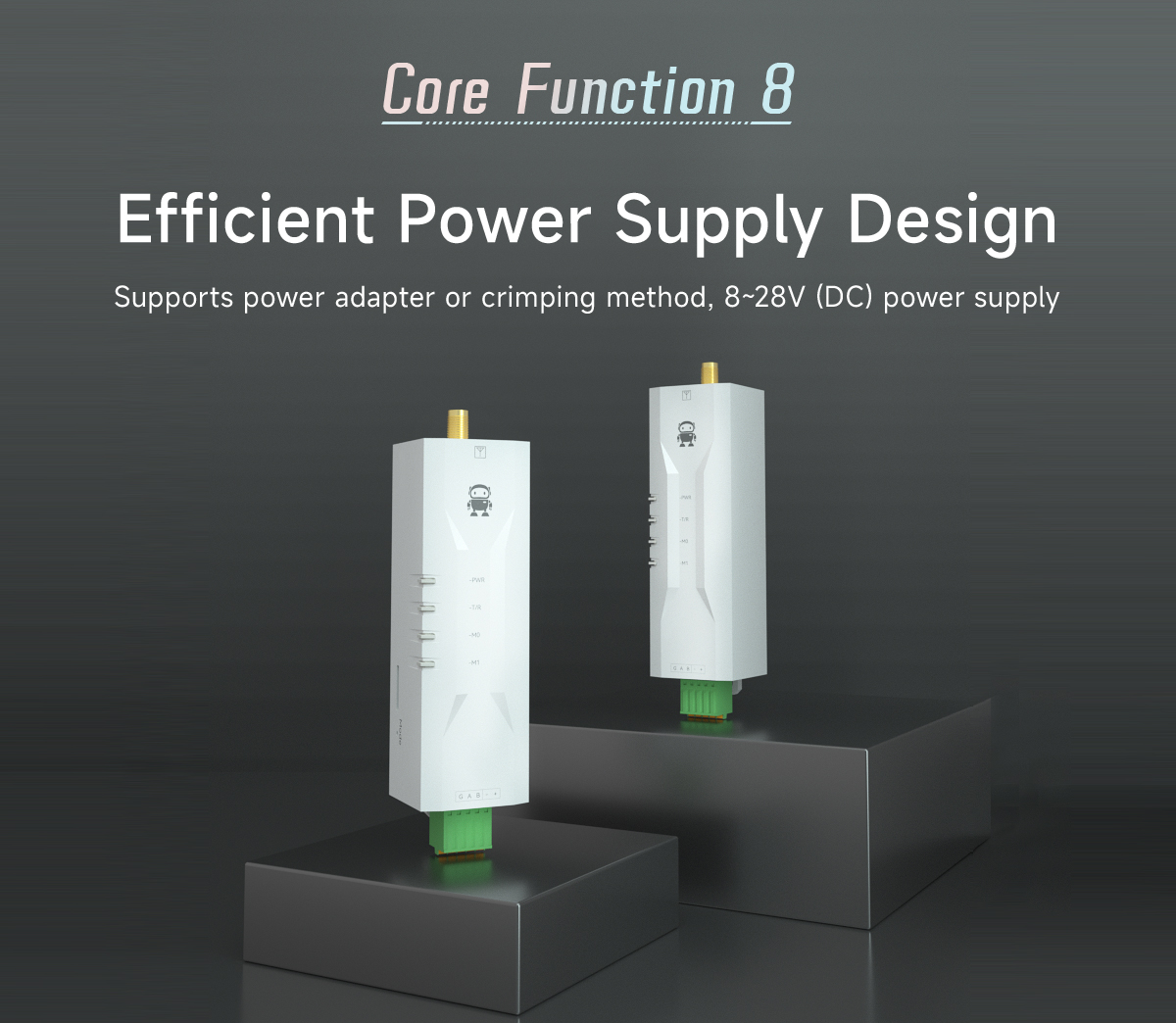

- Tápfeszültség: 8~28Vdc (12 vagy 24Vdc ajánlott), sorkapocs csatlakozás
- Antenna csatlakozás: SMA-K
- Nem kell hozzá se előfizetés, se felhő, sima RF modem LoRa technológiával

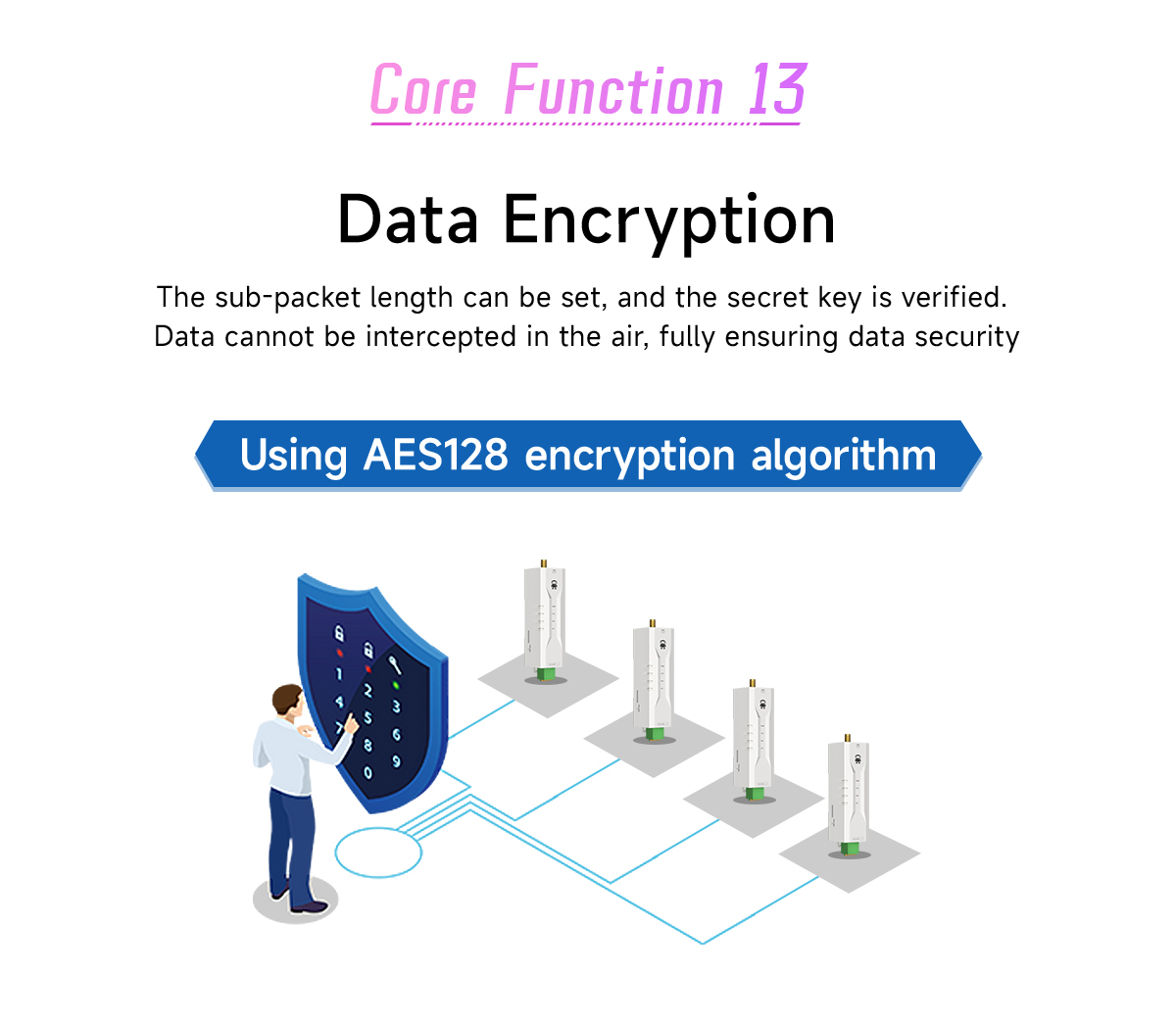

- Titkosított technológia
- Megbízható LoRa chipset
- Ipari kivitel

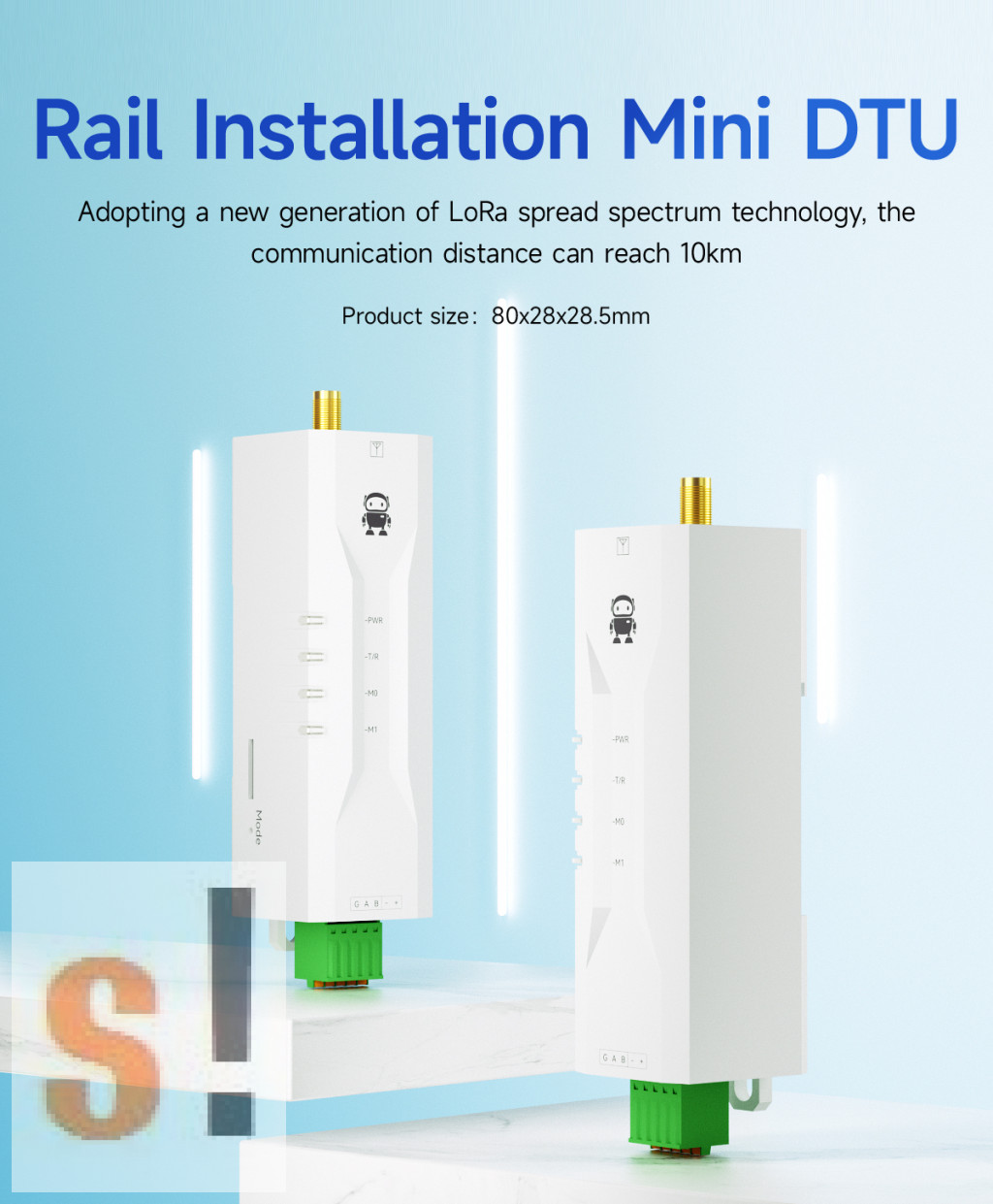

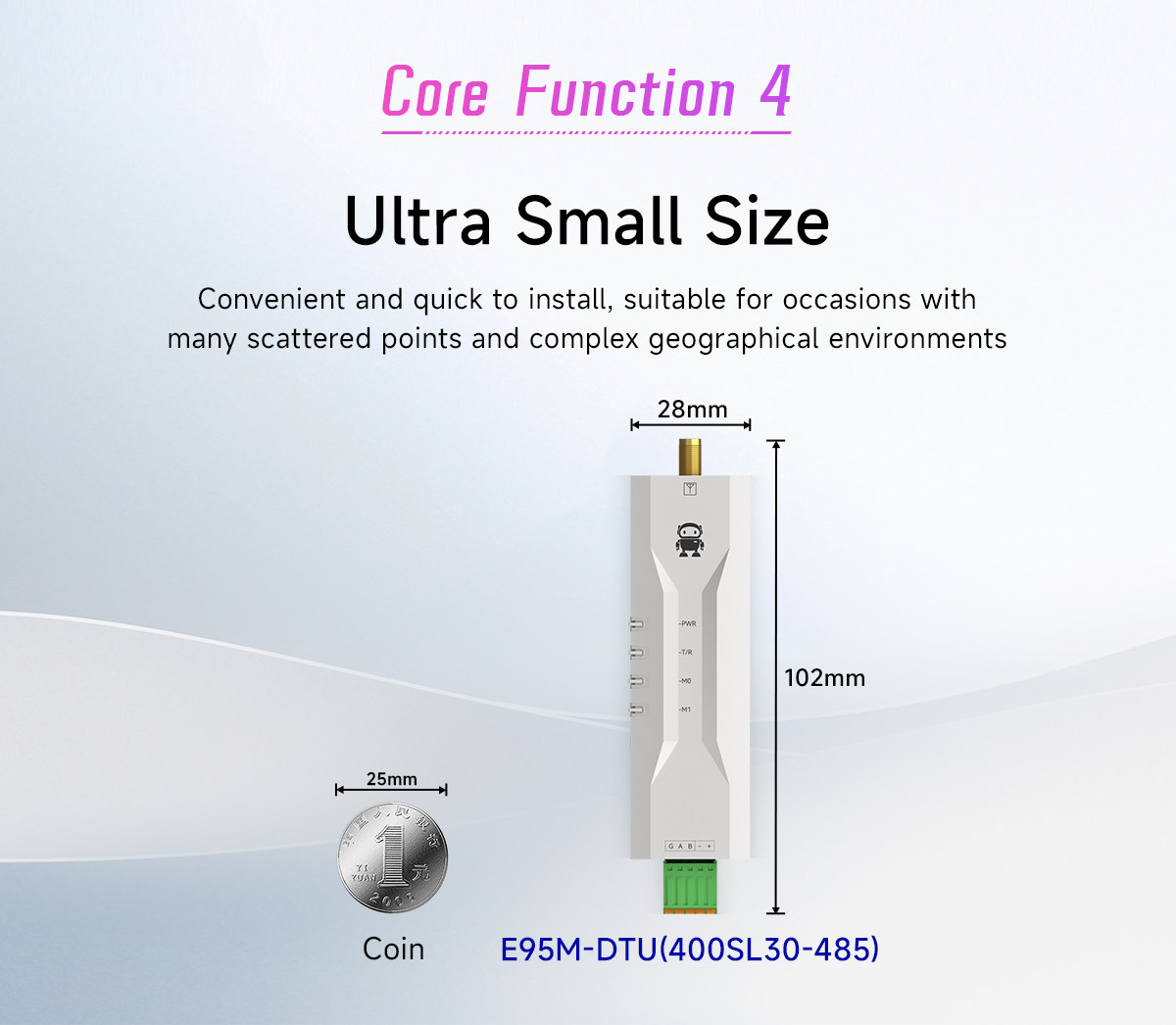

- Méret: 80*28*28,5 mm
- Súly: 32 g
- Működési hőmérséklet: -40°C~+85°C, ipari tartomány

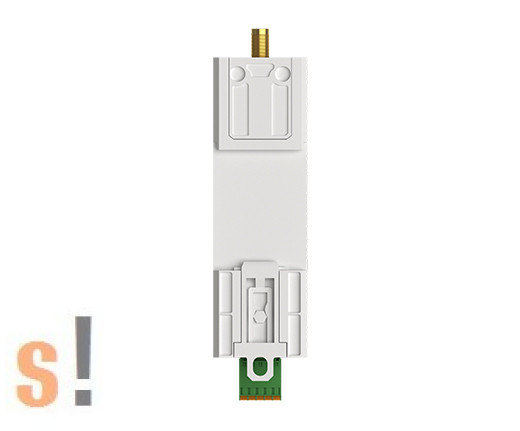

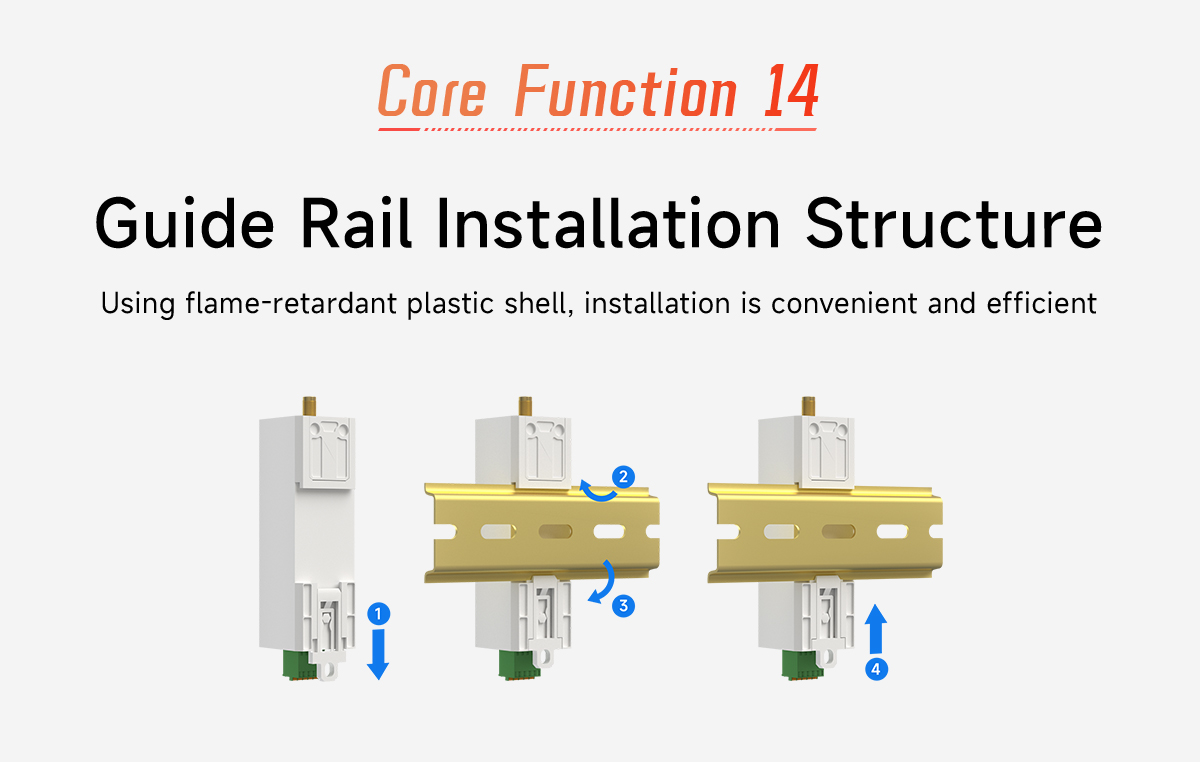

- DIN sínre rögzíthető
- Tartozék mágnestalpas antenna, 3dBi nyereség, RG174 50 Ohm kábel, 3 méter kábelhossz, 15 cm magasság. (Ugyan ezért az árért rendelhető mini 2 dBi nyereségű antennával is ami direkt a csatlakozóba csavarozható és 5,5 cm hosszú) Egyéb antennát is tudunk hozzá szállítani pl. szekrényfuratba rögzíthetőt, stb.
- Használati útmutató letöltése
- RF Setting Szoftver letöltése
- XCOM szoftver
- Serial Port Assistant szoftver
