A DS-2200 egy soros-ethernet eszközkiszolgáló sorozat, amelyet úgy terveztek, hogy bármely RS-232/422/485 eszközhöz Ethernet- és internetkapcsolatot adjon, és megszüntesse a hagyományos soros kommunikáció kábelhosszkorlátozását. A VxComm Utility segítségével a DS-2200 sorozat beépített COM-portja virtualizálható a Windows szabványos PC COM-portjává. Így a felhasználók szoftvermódosítás nélkül, átlátható módon férhetnek hozzá a soros eszközökhöz vagy figyelhetik azokat az interneten/Etherneten keresztül.
A VxComm Utility támogatja a világ legnépszerűbb operációs rendszereit, beleértve a 32 bites és 64 bites Windows 7 SP1/10/2012/2016-ot is. A virtuális COM átláthatóan működik és protokollfüggetlen, így lehetővé teszi a tökéletes integrációt a jelenlegi központi számítógépével. A segédprogram egyszerű konfigurációs felületet biztosít, amellyel gyorsan létrehozhatók és hozzárendelhetők virtuális COM-portok egy vagy több DS-2200 modulhoz. Ezen kívül a segédprogram tartalmaz egy beépített terminálprogramot, így a felhasználók a terminálprogramon keresztül küldhetnek/fogadhatnak parancsot/adatokat a könnyű tesztelés érdekében.

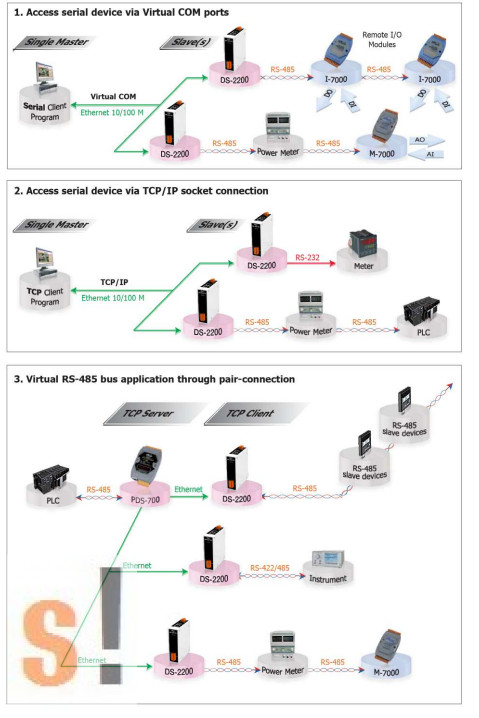

A DS-2200 eszközkiszolgálók párkapcsolati alkalmazás (valamint soros-híd vagy soros-tunnel) létrehozására használhatók, és ezután TCP/IP-n keresztül képesek az adatokat két soros eszköz között továbbítani, ami hasznos számítógépek, szerverek vagy más soros eszközök összekapcsolásakor, amelyek maguk nem rendelkeznek Ethernet-képességgel. Protokollfüggetlensége és rugalmassága révén a DS-2200 gyakorlatilag bármilyen hálózatra képes alkalmazás igényeinek megfelel.
A DS-2200 nagy teljesítményű 32 bites MCU-val rendelkezik, amely lehetővé teszi a hálózati forgalom hatékony kezelését. Beépített webkiszolgálóval is rendelkezik, amely intuitív webes kezelőfelületet biztosít, amely lehetővé teszi a felhasználók számára a modul beállításainak módosítását, beleértve a DHCP/Statikus IP-t, az átjárót/maszkot és a soros portokat.
A modul kettős watchdogot tartalmaz, beleértve egy CPU watchdogot (a hardverfunkciókhoz) és egy host watchdogot (a szoftverfunkciókhoz). A CPU watchdog automatikusan visszaállítja a CPU-t, ha a beépített firmware rendellenesen működik, míg a host watchdog automatikusan visszaállítja a CPU-t, ha egy előre meghatározott ideig (rendszer timeout) nincs kommunikáció a modul és a host (PC vagy PLC) között. A kettős watchdog fontos funkció, amely biztosítja a modul folyamatos működését még zord környezetben is. A DS-2200 sorozat (az i verzióhoz) ezen felül 3000 VDC szigeteléssel és +/-4 kV ESD védelmi komponenssel is kiegészül, amely a potenciálisan káros töltést az érzékeny áramkörökről elvezeti, hogy megvédje a modult és a berendezéseket a hirtelen és pillanatnyi elektromos áramtól.
A DS-2200 2 Ethernet-porttal lehetővé teszi a daisy chain csatlakozást, ami rugalmasságot biztosít az eszközök elhelyezésében, megkönnyíti a telepítést és csökkenti az infrastruktúra költségeit. A DS-2200 modul valódi IEEE 802.3af-kompatibilis (osztályozás, 1. osztály) Power over Ethernet (PoE) funkciót kínál, amely szabványos 5. kategóriájú Ethernet-kábelt használ, és egy PoE-kapcsolótól, például az NS-205PSE-től kapja az áramot. Ha nincs PoE-kapcsoló a helyszínen, a modul egy egyenáramú kimeneti blokkról is elfogadja az áramellátást.

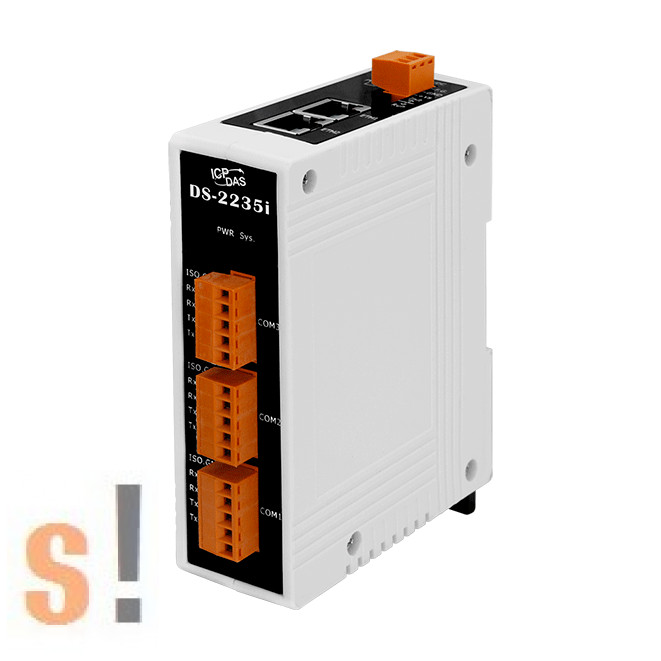

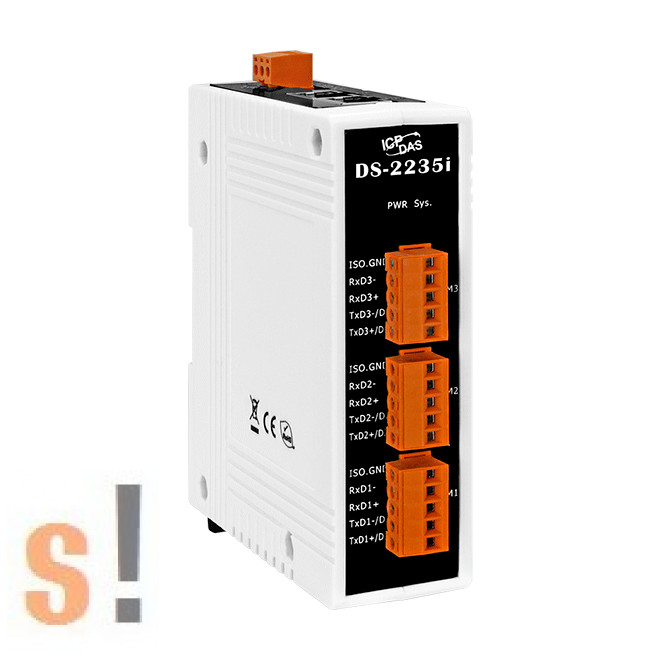

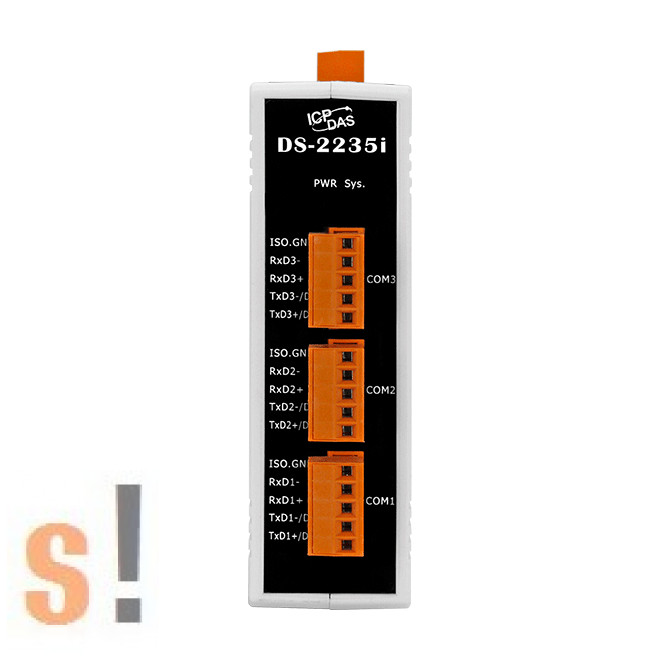

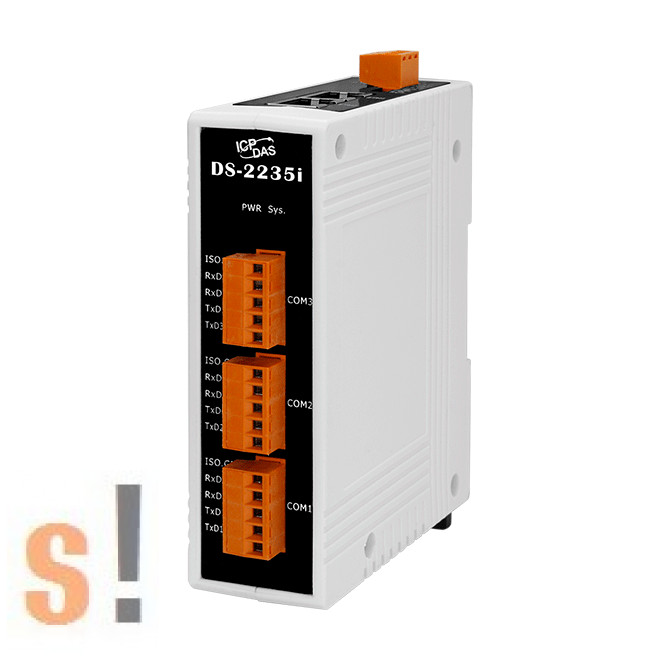

| DS-2235i CR |
Serial-to-Ethernet Device Server with 2-port Ethernet Switch and 3-port Isolated RS-422/485 (RoHS) |

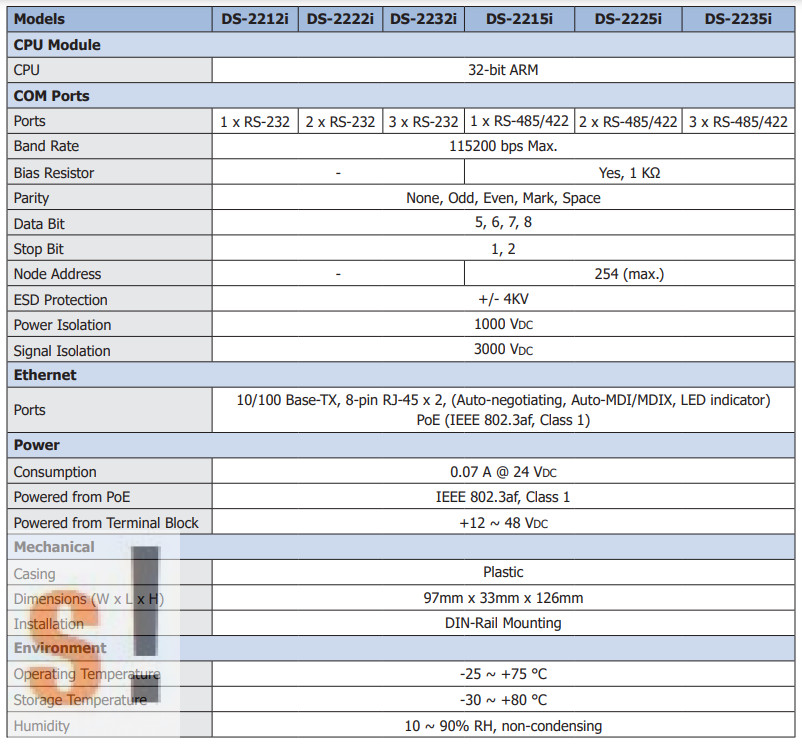

| CPU Module |
| CPU |
32-bit ARM |

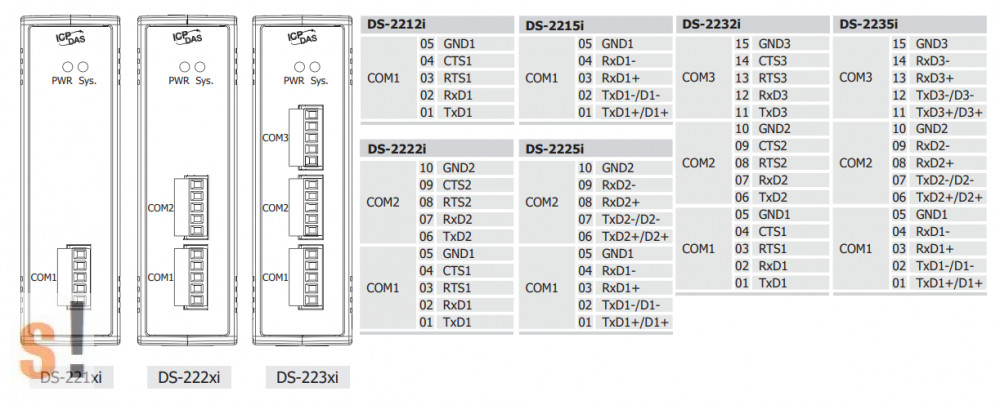

| COM Ports |
| Ports |
3 x RS-485/422 (1000 VDC for Power Isolation, 3000 VDC for Signal Isolation) |
| Baud Rate |
115200 bps Max. |
| Bias Resistor |
Yes, 1 KΩ |
| Parity |
None, Odd, Even, Mark, Space |
| Data Bit |
5, 6, 7, 8 |
| Stop Bit |
1, 2 |
| Node Address |
254 (max.) |
| Ethernet |
| Ports |
10/100 Base-TX, 8-pin RJ-45 x 2, (Auto-negotiating, Auto-MDI/MDIX, LED indicator)
PoE (IEEE 802.3af, Class 1)
|
| Power |
| Consumption |
0.07 A @ 24 VDC |
| Powered from PoE |
IEEE 802.3af, Class 1 |
| Powered from Terminal Block |
+12 ~ 48 VDC |
| Mechanical |
| Casing |
Plastic |

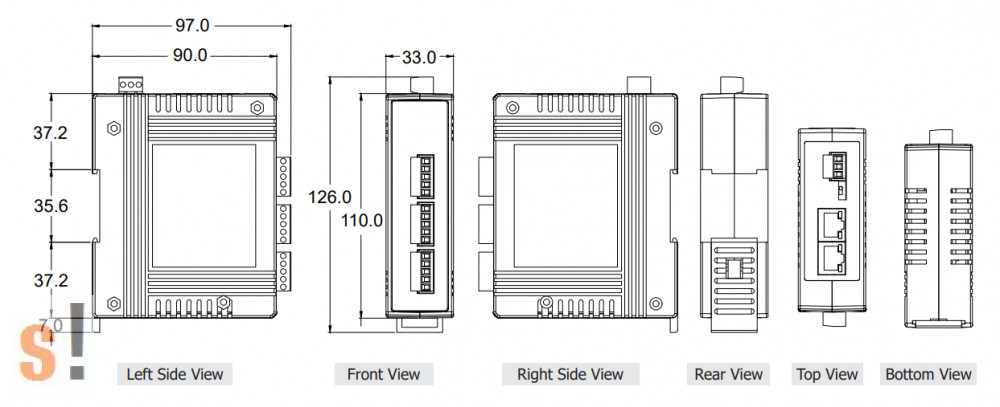

| Dimensions (mm) |
97 mm x 126 mm x 33 mm (W x H x D) |
| Installation |
DIN-Rail Mounting |
| Environment |
| Operating Temperature |
-25 ~ +75 °C |
| Storage Temperature |
-30 ~ +80 °C |
| Humidity |
10 ~ 90% RH, non-condensing |
