Főkategória >CAN modulok, kártyák >CAN vonalerősítő, repeater, switch



I-5534-M # Ipari 4 portos CAN switch, Switch/CAN/4port/LED/fém ház, ICP DAS

Rendelésre 4-10 munkanap
Raktárkészlet: NINCS
I-5534-M # Ipari 4 portos CAN switch, Switch/CAN/4port/LED/fém ház, ICP DAS
  • I-5534-M # Ipari 4 portos CAN switch, Switch/CAN/4port/LED/fém ház, ICP DAS
  • I-5534-M # Ipari 4 portos CAN switch, Switch/CAN/4port/LED/fém ház, ICP DAS
  • I-5534-M # Ipari 4 portos CAN switch, Switch/CAN/4port/LED/fém ház, ICP DAS
  • I-5534-M # Ipari 4 portos CAN switch, Switch/CAN/4port/LED/fém ház, ICP DAS
  • I-5534-M # Ipari 4 portos CAN switch, Switch/CAN/4port/LED/fém ház, ICP DAS
  • I-5534-M # Ipari 4 portos CAN switch, Switch/CAN/4port/LED/fém ház, ICP DAS
  • I-5534-M # Ipari 4 portos CAN switch, Switch/CAN/4port/LED/fém ház, ICP DAS
  • I-5534-M # Ipari 4 portos CAN switch, Switch/CAN/4port/LED/fém ház, ICP DAS
113 517 Ft 144 166 Ft
db Kosárba Kosárba
  • I-5534 -M # Ipari 4 portos CAN switch, fém ház ICP DAS
  • I-5534-M # Industrial 4-port CAN bus Switch with Metal casing

  •

  • CAN busz switch / vonalerősítő
  • 4 CAN kommunikációs port
  • Kompatibilis a CAN 2.0A és 2.0B specifikációkkal
  • Teljesen kompatibilis az ISO 11898-2 szabvánnyal
  • Adatsebességek: 5 k, 10 k, 20 k, 33.3 k, 50 k, 62.5 k, 83.3 k, 125 k, 250 k, 500 k, 800 k, 1 M bps vagy felhasználó által beállított
  • Konfigurálható CAN busz szűrő
  • 100 data frames buffer mindegyik CAN csatornának
  • Max adat átfolyás 2500 fps mindegyik CAN csatornán
  • Forgókapcsolóval állítható adatsebesség
  • DIP kapcsolóval állítható 120Ω lezáró ellenállás
  • LED a CAN fogadás és adáshoz

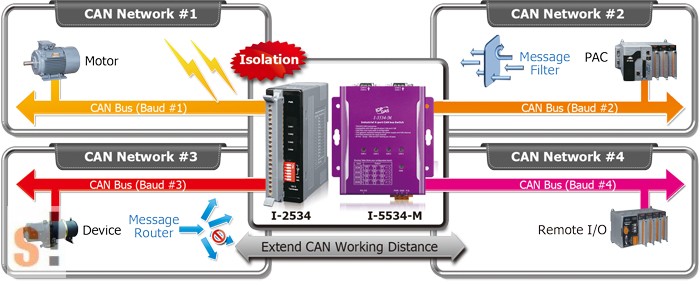

  • Támogatott CAN hálózati topológiák: csillag vagy fa
  • Meghosszabbítja a CAN busz hosszát ezáltal a CAN hálózat növelhető
  • Különböző CAN hálózatok különböző adatsebességel köthetők össze
  • I-2534 : tűzálló műanyag ház
  • I-5534-M : alumínium fém ház
  • Utility tool: CAN filter, route path, felhasználó által beállított adatsebesség és CAN-ID mapping
  • Max. CAN-ID mapping data akár 32 mindegyik CAN csatornán
  • DIN sínre vagy szerelőlapra rögzíthető
  • Működési hőmérséklet: -25 ~ 75 ℃
  • MTBF (meghibásodások közt átlagosan eltelt idő)  = 134.784 óra (  25 ° hőmérsékleten)
Részletek Adatok

  • I-2534 # Ipari 4 portos CAN switch, ICP DAS

    I-5534-M # Ipari 4 portos CAN switch, fém ház, ICP DAS
    I-2534 CR # Industrial 4-port CAN bus Switch
    I-5534-M # Industrial 4-port CAN bus Switch with Metal casing









    Model Name I-2534 I-5534-M
    Hardware
    Controller
    		 High Performance Microcontroller
    RTC (Real Time Clock)
    		 No
    Watchdog
    		 Watchdog IC
    CAN Interface
    Transceiver
    		 NXP TJA1042
    Channel number
    		 4
    CAN Connector 3-pin screwed terminal block with CAN_H, CAN_L, CAN_GND 9-pin male D-Sub with CAN_GND, CAN_SHLD, CAN_H, CAN_L
    CAN Specification
    		 ISO-11898-2, CAN 2.0A and CAN 2.0B
    Baud Rate (bps)
    		 5k, 10 k, 20 k, 33.3 k, 50 k, 62.5 k, 83.3 k, 125 k, 250 k, 500 k, 800 k, 1 M bps and user-defined
    Baud Rate Selection
    		 Selectable by rotary switch
    Isolation
    		 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
    Terminator Resistor
    Selectable 120Ω terminator resistor by DIP switch
    		 Selectable 120Ω terminator resistor by internal jump
    Transmission Distance (m)
    		 Depend on baud rate (for example, max. 1000 m at 50 kbps )
    CAN Filter
    		 Configurable by user
    Propagation Delay
    		 240 us ~ 1360 us *note1
    UART Interface
    RS-232
    		 1 port (for configuration)
    RS-232 Connector
    3-pin screwed terminal block (TxD, RxD, GND )
    		 9-pin screwed terminal block (TxD, RxD, GND )
    LED
    Round LED
    		 CAN status LED x 4 , Power LED x 1
    Power
    Input range
    		 Unregulated +10 ~ +30 VDC
    Power Consumption
    		 3W 1.5W
    Mechanism
    Installation
    		 DIN-Rail Wall-Mounting
    Casing
    		 Flame-Resistant plastic case Aluminum metallic case
    Dimensions
    		 32.3 mm x 99 mm x 77.5 mm (W x L x H) 116.5 x 127 x 61.3 mm (W x L x H)
    Environment
    Operating Temp.
    		 -25 ~ 75 ℃
    Storage Temp.
    		 -30 ~ 80 ℃
    Humidity
    		 10 ~ 90% RH, non-condensing
    ESD protection 4 kV Contact for each channel
    EFT protection 500V for signal, 1000V for power
    EMI certification 30M ~ 1G pass
    Hi-pot protection 1kV pass
    Surge protection 500V pass 1kV pass

    note1:
    The propagation delay depends on the CAN Bus baud rate and the CAN message format.
    The minimum delay is [ 11-bit ID and 8-byte data @ 1M bps ]
    The maximum delay is [ 29-bit ID and 8-byte data @ 5k bps ]



    Ordering Information
    I-2534 CR Industrial 4-port CAN bus Switch
    I-5534-M Industrial 4-port CAN bus Switch with Metal casing
