Az ICP DAS I-7510 egy olyan vonalerősítő (repeater), amelyet az RS-485 kommunikációs rendszerek hatótávolságának növelésére terveztek. A vonalerősítőt általában ipari és automatizálási alkalmazásokban használják, ahol az RS-485 kommunikációs hálózatok távolságának növelésére van szükség.
Az I-7510 átjátszó kompakt kialakítással rendelkezik, amely megkönnyíti a helyszűkös környezetben történő telepítést. Az átjátszó széles, -25°C és 75°C közötti működési hőmérséklet-tartományt is kínál, ami alkalmassá teszi a zord ipari környezetben való használatra.
Az I-7510 átjátszó egyik fő előnye, hogy képes az RS-485 kommunikációs rendszerek hatótávolságát akár 1,2 kilométerre is kiterjeszteni. Ez segíthet leküzdeni az RS-485 kommunikációs protokoll korlátait, amelynek maximális hatótávolsága 1200 méter.

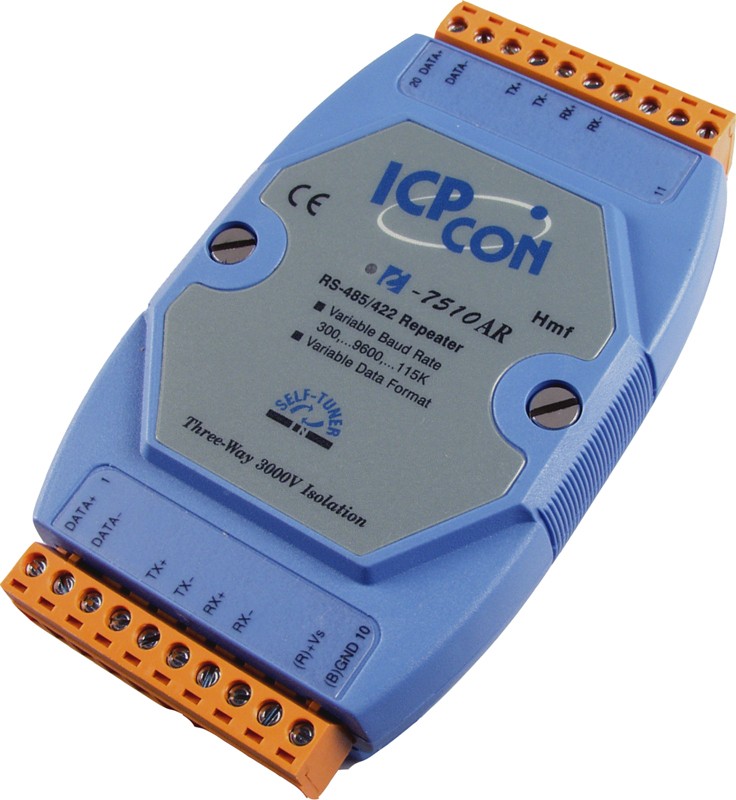

Az I-7510AR 3 irányú optikai leválasztást biztosít az RS-422/RS-485 tápoldali berendezés és a rendszer többi része között. Ismétlőként is használható egy meglévő hálózat átvitelének kiterjesztésére. Ezenkívül egy RS-485 rendszer a szabvány által előírt 256 csomópontos korlátozáson túl is bővíthető. A négyvezetékes RS-422 jelet kétvezetékes RS-485 jellé alakíthatja át, és fordítva.

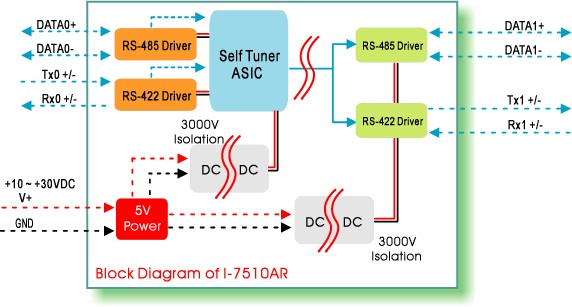

Az I-7510AR pontosan ugyanolyan, mint az I-7510A, kivéve a leválasztási oldalt. Az I-7510A szigetelő oldala a bemeneti interfész áramkörben található, az I-7510AR szigetelő oldala azonban a bemeneti és kimeneti interfész áramkörben található. Más szóval az I-7510AR egy 3-utas leválasztású szigetelő ismétlő modul.
Az I-7510AR RS-422/485 repeater beépített túlfeszültség-védelmi áramkörrel is rendelkezik, amely segít megvédeni a csatlakoztatott eszközöket a túlfeszültség és feszültségcsúcsok okozta károsodástól. Az I-7510AR repeater 3000 VDC szigetelési feszültséggel is rendelkezik, amely segít megakadályozni, hogy a földhurok és más elektromos interferencia befolyásolja az eszközök közötti kommunikációt.
A jelismétlő képességek mellett az I-7510AR jelismétlő egy kétszínű LED-del is rendelkezik, amely vizuálisan jelzi a kommunikációs hálózat állapotát. A LED segíthet a hálózat problémáinak gyors diagnosztizálásában, és biztosíthatja a kommunikáció megbízhatóságát és hatékonyságát.
Összességében az ICP DAS I-7510AR egy megbízható és sokoldalú modul, amely segíthet az RS-422/485 kommunikációs rendszerek hatótávolságának kiterjesztésében az ipari és automatizálási alkalmazásokban. Kompakt kialakítása, széles üzemi hőmérséklet-tartománya, túlfeszültség-védelme és LED-es állapotjelzése megbízható választássá teszi a kommunikációs hálózat teljesítményének javításához.
| Isolation |
| Intra-module Isolation |
3-way 3 kV Isolated |
| EMS Protection |
| ESD (IEC 61000-4-2) |
Yes |
| LED Indicators |
| Status |
1 x Power and Communication |

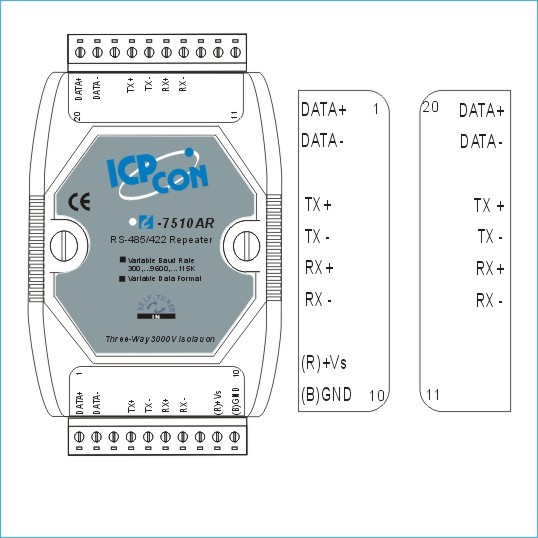

| COM Ports |
| Ports |
1 x RS-422/485 |
| Baud Rate |
300 ~ 115200 bps |
| Power |
| Input Range |
+10 VDC ~ +30 VDC |
| Consumption |
2.2 W |
| Mechanical |
| Casing |
Plastic |
| Dimensions (mm) |
72 x 35 x 122 (W x L x H) |
| Installation |
DIN-Rail Mounting |
| Environment |
| Operating Temperature |
-25 ~ +75 °C |
| Storage Temperature |
-30 ~ +80 °C |
| Humidity |
10 ~ 90% RH, Non-condensing |
|
