I-7590 CR # RS-232/422/485 -- M-Bus konverter/100 M-Bus slave, ICP DAS
 |
|
- I-7590 CR # RS-232/422/485 -- M-Bus konverter (RoHS)
- M-Bus port: 1
- Soros port: 1 (RS-232 / RS-422 / RS-485)
- Soros adatsebesség és M-Bus adatsebesség egymástól függetlenül állítható
- 10 gyári és 6 felhasználó által beállítható adatsebesség
- 100 M-Bus slave támogatása
- Transzparens kommunikáció
- Watchdog
- RS-232 porton keresztüli firmware adatfrissítés
- Túláram és rövidzárlatvédelem az M-Bus porton
- 3750 Vrms optocsatolós szigetelés az M-Bus porton
- ±4 kV ESD védelem
- Tápfeszültség fordított polaritással történő bekötés elleni védelem
- 3 LED kijelzés PWR LED, MTX LED és MRX LED.
- Tápfeszültség: +10 VDC ~ +30 VDC.
- Működési hőmérséklet: -25℃ ~ +75℃.
- Tárolási hőmérséklet: -30℃ to +80℃.
- Páratartalom: 10 ~ 90% RH, Nem kondenzált
- Méretek: 72mm x 122mm x 33mm (W x L x H)
- DIN sínre rögzíthető
- Az alábbi mérőkkel már tesztelt a működés, de természetesen minden szabványos mérővel működnie kell:
| Manufacture | Model Type | Meter Type | |
| Danfoss | SONOMETER 500 | Heat Meter | |
| SENSUS | 405S | Water Meter | |
| Wason | LXZD-Y3 | Water Meter |
-
I-7590 CR # RS-232/422/485 -- M-Bus konverter (RoHS)

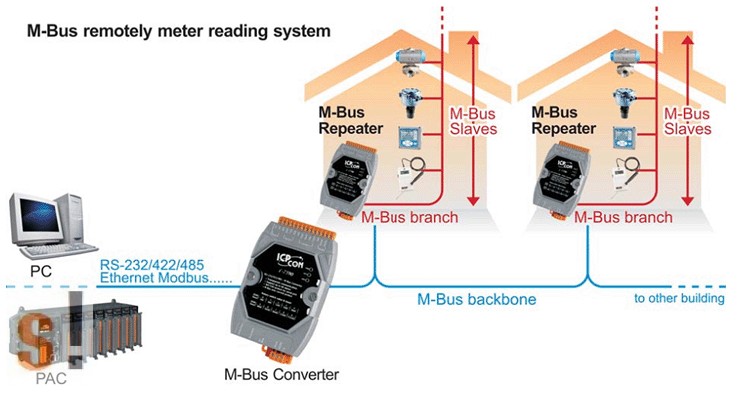

Az I-7590 speciálisan az M-Bus slave készülékekhez lett kifejlesztve, egy soros <> M-Bus konverter. Soros RS-232, RS-422, RS-485 porttal rendelkezik, M-Bus oldalon két forgókapcsolóval rendelkezik, egyik a soros port adatsebesség beállításhoz, másik az M-Bus port adatsebesség beállításhoz. Az I-7590 transzparens és könnyen beállítható kommunikációt biztosít az M-bus slavekkel.
Adatsebesség beállítás (forgókapcsolóval):
Kapcsoló állás 0 1 2 3 4 5 Baud [bps] 300 600 1200 2400 4800 9600 Kapcsoló állás 6 7 8 9 A ~ F Baud [bps] 19200 38400 57600 115200 User-defined
A soros port adatformátuma a 0 ~ 9 kapcsolóállásnál 8, n, 1.
Az M-Bus adatformátuma a 0 ~ 3 kapcsolóállásnál 8, e, 1.
DIP switch konfiguráció:
DIP 1 (Init) DIP 2 (Mode) Description OFF OFF Run Firmware OFF ON Configure ON OFF Update Firmware Specifikáció:
M-Bus Interface Channel number 1 Baud Rate (bps) Adjustable M-Bus bus baud rate from 300 bps to 2400 bps or configurable user-defined baud rate Data bit 5, 6, 7, 8 Stop bit 1, 2 Parity None, Even, Odd, Space, Mark Isolation 3750 Vrms for photo-couple ESD Protection Contact ±4 kv class B Current Protection short-circuit protection UART Interface Channel number 1, RS-232 / RS-422 / RS-485 (can't be used simultaneously) Baud Rate (bps) Adjustable M-Bus bus baud rate from 300 bps to 115200 bps or configurable user-defined baud rate Data bit 5, 6, 7, 8 Stop bit 1, 2 Parity None, Even, Odd, Space, Mark ESD Protection Contact ±4 kv class B Bias Resistor Adjustable by switch for RS-422 and RS-485 Power Power supply Unregulated +10 ~ +30 VDC Protection Power reverse polarity protection, Over-voltage protection Power Consumption 1.8 W @ 24 VDC (with 1 slave device), 11.8 W @ 24 VDC (with 100 slave devices) Mechanism Installation DIN-Rail Dimensions 72mm x 122mm x 33mm (W x L x H) Environment Operating Temp. -25 ~ 75 ℃ Storage Temp. -30 ~ 80 ℃ Humidity 10 ~ 90% RH, non-condensing M-Bus kábel hossz és fogyasztásmérő szám összefüggése:
Meter Num. Max. Distance Total Cable Length Cable Data Rate 64 350 m <= 1 km 0.5 mm2 38400 bps 64 350 m <= 4 km 0.5 mm2 9600 bps 64 1000 m <= 4 km 0.5 mm2 2400 bps 64 3000 m <= 5 km 1.5 mm2 2400 bps 250 350 m <= 1 km 0.5 mm2 9600 bps 250 350 m <= 4 km 0.5 mm2 2400 bps I-7590 CRRS-232 / RS-422 / RS-485 to M-Bus Convertor (RoHS)s!nus-elektrotechnikai bt.
