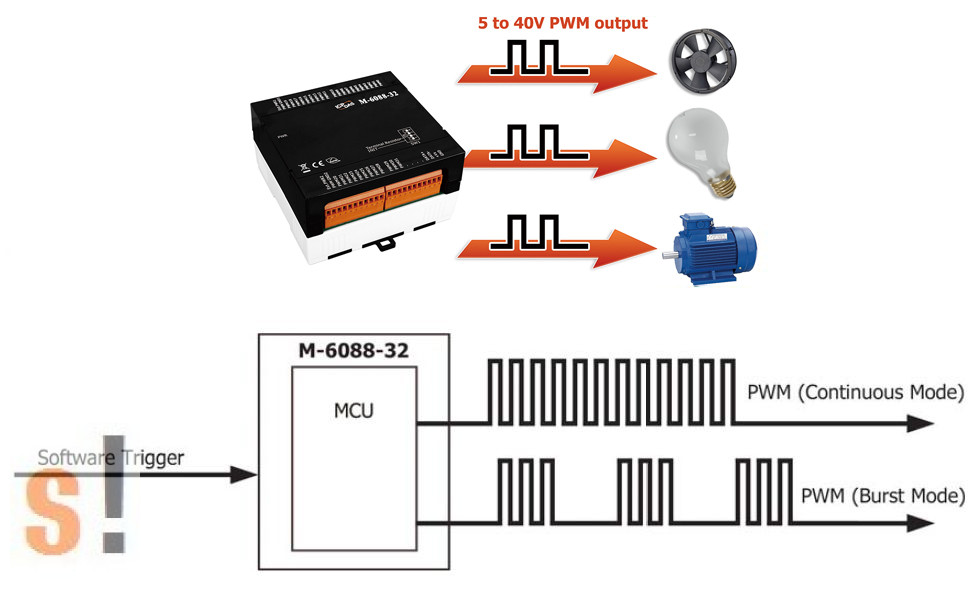

Az M-6088-32 32 csatornás PWM (impulzusszélesség-moduláció) kimenetet biztosít, és nagy teljesítményű és költséghatékony analóg vezérlőrendszerek fejlesztésére használható. A PWM egy hatékony technika az analóg áramkörök vezérlésére, amely a digitális kimenetet arra használja, hogy változó munkaszünettel és frekvenciával rendelkező hullámformát hozzon létre, amely aztán egy analóg áramkör vezérlésére használható olyan alkalmazásokban, mint például a motorok pozíciójának vagy sebességének, a lámpák fényerejének vagy a ventilátorok sebességének vezérlése stb. A PWM kimenethez az alkalmazástól függően burst üzemmód vagy folyamatos üzemmód használható. Szükség esetén az M-6088-32-vel való kommunikáció a Modbus RTU és a DCON protokoll alapján programozható, azzal a további előnnyel, hogy a Modbus RTU kommunikációhoz különböző címek konfigurálhatók a hardveren keresztül.
Alkalmazások
- Fűtési rendszer épületekben
- Szellőztető rendszer
- A ventilátor sebességének szabályozása

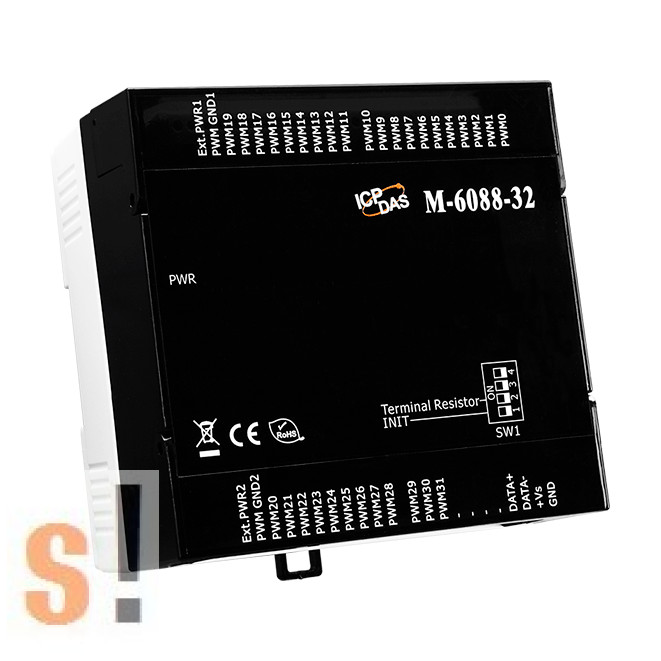

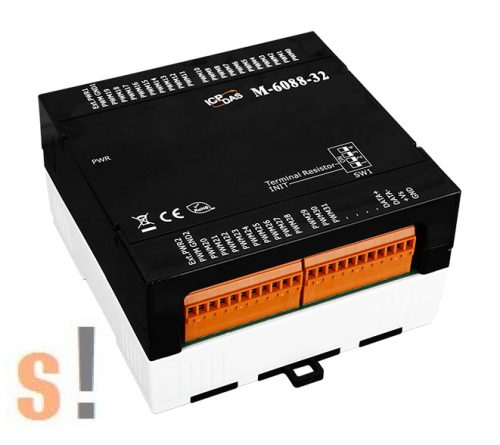

M-6088-32 CR # 32 csatornás PWM kimeneti modul DCON és Modbus protokollok használatával (RoHS)
| CPU Module |
| Watchdog Timer |
Module, Communication (Programmable) |
| Isolation |
| Intra-module Isolation |
2500 VDC |
| EMS Protection |
| EFT (IEC 61000-4-4) |
±4 kV to Power |
| ESD (IEC 61000-4-2) |
±4 kV Contact for each Terminal |
| Surge (IEC 61000-4-5) |
±2 kV for Power Line |
| LED Indicators |
| Status |
1 x Power and Communication |
| PWM |
| Channels |
32 |
| Type |
Open Collector |
| Sink/Source (NPN/PNP) |
Sink |
| Load Voltage |
+5 ~ +40 VDC |
| Load Current |
200 mA/channel |
| Frequency |
50 Hz |
| Duty Cycle |
0.1 to 99.9 % |
| Mode |
Burst, Continuous |
| Burst Count |
1 to 65535 |
| Power-on Value |
Yes |
| Safe Value |
Yes |
| COM Ports |
| Ports |
1 x RS-485 |
| Baud Rate |
1200 to 115200 bps |
| Data Format |
(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| Protocol |
Modbus RTU, DCON |
| Bias Resistor |
No. Usually supplied by the RS-485 Master also add an optional tM-SG4 or SG-785. |
| Power |
| Reverse Polarity Protection |
Yes |
| Input Range |
+10 ~ +48 VDC |
| Consumption |
1.0 W Max. |
| Mechanical |
| Dimensions (mm) |
116 x 120 x 64 (W x L x H) |
| Environment |
| Operating Temperature |
-25 ~ +75 °C |
| Storage Temperature |
-40 ~ +80 °C |
| Humidity |
10 ~ 95% RH, Non-condensing |
