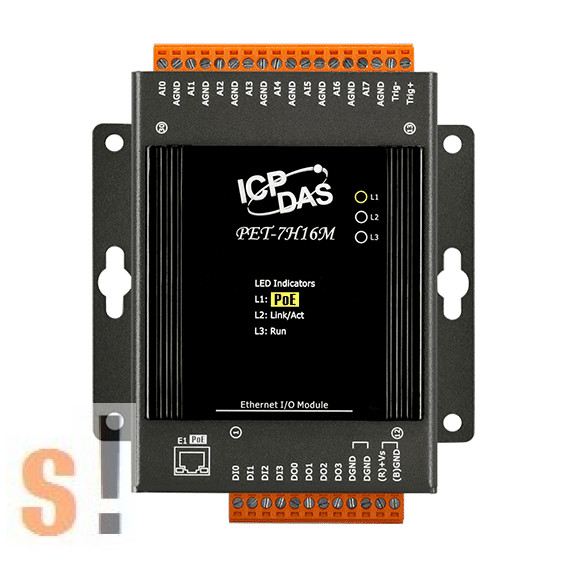

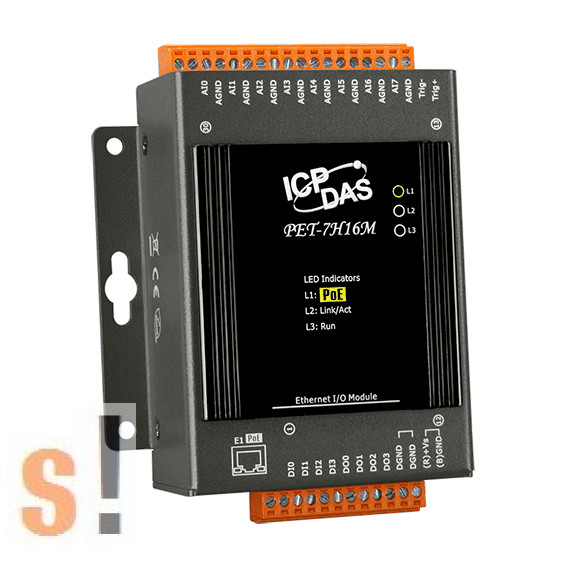

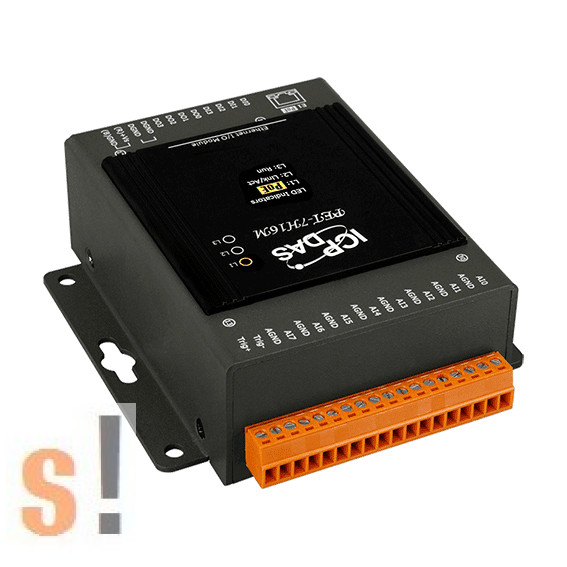

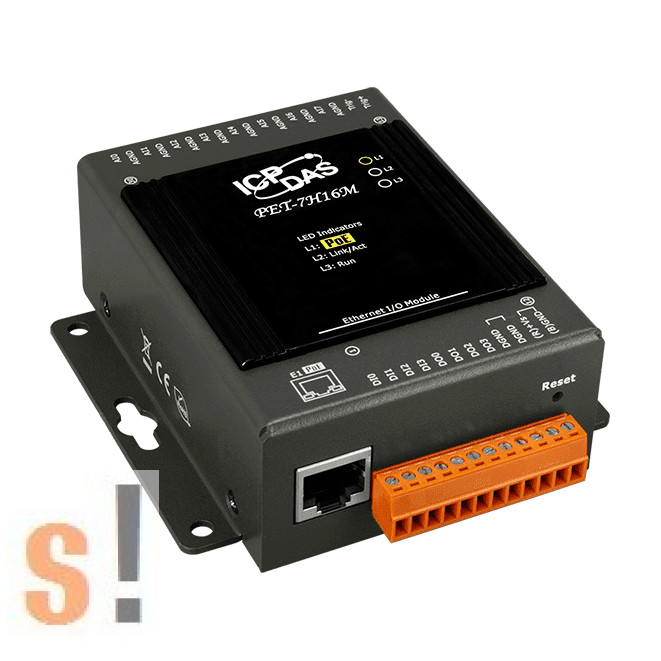

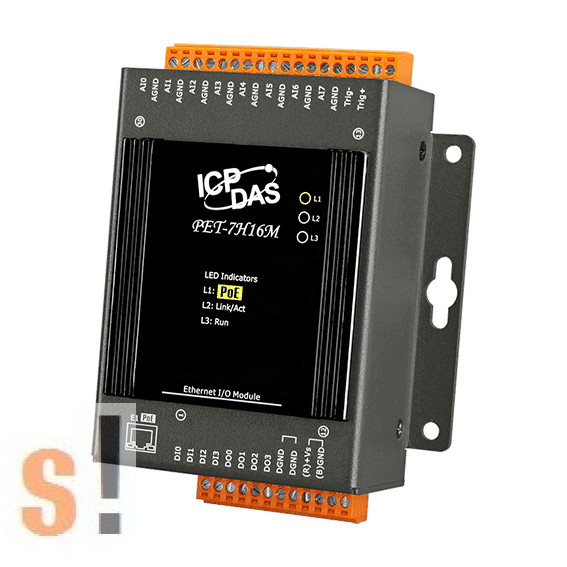

PET-7H16M # POE Ethernet I/O Modul/Modbus TCP/8x AI analóg bemenet 16 bites egyidejű mintavétellel /4x DI digitális bemenet/4x DO digitális kimenet/Nagy sebességű/ICP DAS

A PET-7H16M egy nagy sebességű adatgyűjtő eszköz, beépített Ethernet kommunikációs porttal a hálózaton történő adatátvitelhez, nyolc nagy sebességű 16 bites egyoldalas analóg bemenettel (200 KHz mintavétel és tartás 8 csatornára), 4 csatornás digitális bemenettel és 4 csatornás digitális kimenettel. Programozható bemeneti tartományt biztosít minden analóg csatornán (±5 V és ±10 V), a digitális kimenet rövidzárlat-védelemmel és túlterhelés-védelemmel állítható be. A 4 csatornás alacsony sebességű DI számlálók és az 1 csatornás nagy sebességű számláló számlálási értéke az ADC mintavételi idővel szinkronban van rögzítve.

A PET-7H16M 4 kV ESD védelemre, valamint 2500 VDC modulon belüli szigetelésre is képes. Ezenkívül a 16 bites ADC beépített anti-aliasing szűrést tartalmaz a megfelelő mintavételi frekvencia beállításához és a modulátor és a jel zajának kiszűréséhez. A PET-7H16M nemcsak széles körű mobil/hordozható mérési alkalmazásokhoz alkalmas, hanem precíziós jelméréshez is.

ADATÁTVITELI MÓD

1. Folyamatos átvitel (csatornánként maximális mintavételi frekvencia: 30 kHz)

Az A/D-adatgyűjtés elindítása után az adatok folyamatosan továbbításra kerülnek a gazdaszámítógépre.

2. N adatminta összegyűjtése után az adatok átkerülnek a gazdaszámítógépre (csatornánként maximális mintavételi frekvencia: 200 kHz).

• a. Az A/D-adatgyűjtés megkezdése után az adatok ideiglenesen a PET-7H16M modul memóriájában kerülnek tárolásra, és a gazdaszámítógépről érkező parancsra várnak, mielőtt az összegyűjtött adatok átkerülnek a gazdaszámítógépre.
• b. A memória kapacitása legfeljebb 30 millió adatminta ideiglenes tárolását teszi lehetővé. Tárolási idő:
• b.1. 125 másodperc 30 kHz-es mintavételi frekvenciánál.
• b.2. 19,6 másodperc 200 kHz-es mintavételi frekvenciánál.

A/D TRIGGER MÓD

1. Szoftveres A/D adatgyűjtési mód

Az A/D adatgyűjtési paramétereket a gazdaszámítógép parancsával lehet beállítani. A parancs kiváltása után megkezdődik a folyamatos A/D adatgyűjtés vagy N adatminta gyűjtése.

2. Külső digitális jel eseménykiváltó mód

Az A/D adatgyűjtési paramétereket a gazdaszámítógép parancsával állítják be, majd külső elektromos jel indítja el. Ezután megkezdődik az N adatminta A/D adatgyűjtése.

3. Analóg küszöbérték-indító mód

Az A/D adatgyűjtési paramétereket a gazdaszámítógép parancsával állítják be. Ha az analóg bemeneti érték magasabb vagy alacsonyabb a beállított feszültségértéknél, megkezdődik az N adat A/D adatgyűjtése.

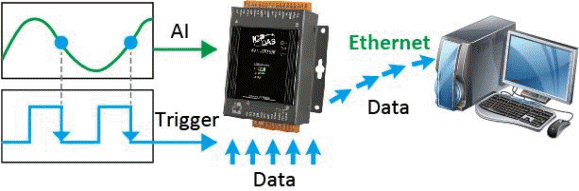

4. Külső órajel A/D-átalakítás adatgyűjtési mód

Az A/D-adatgyűjtés sebességét és a gyűjtött adatmennyiséget külső elektromos jelek vezérlik. Minden kimeneti hullámforma csökkenő élén az AD-átalakítás elindul.

KÜLSŐ DIGITÁLIS JEL ESEMÉNY MÓD

Az A/D-adatgyűjtés külső digitális esemény-trigger módban történik (az elektromos jel kiváltása a csökkenő él trigger). A csatornánkénti maximális mintavételi sebesség 200 kHz, és N adatminta A/D-adatgyűjtése történik. Az adatgyűjtési mód három típusba sorolható.

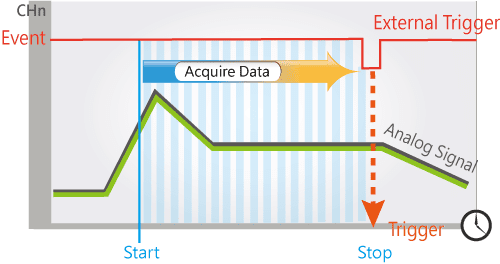

。Pre-Trigger (N adatminta adatgyűjtése)

Az A/D-adatok folyamatosan gyűjtésre kerülnek, és ideiglenesen a PET-7H16M memóriájában tárolódnak, amíg a triggerjel meg nem érkezik. A triggerjel megérkezése után a gyűjtött N adatminta átkerül a gazdaszámítógépre.

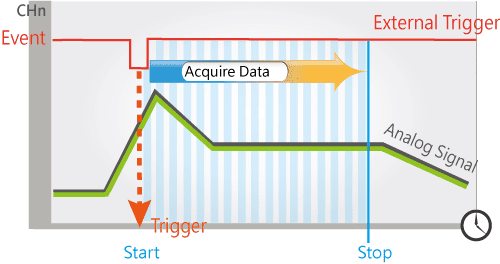

。Post-Trigger (N adatminta megszerzése)

Ebben a módban az N adatminta A/D megszerzése a trigger jel vételét követően indul el.

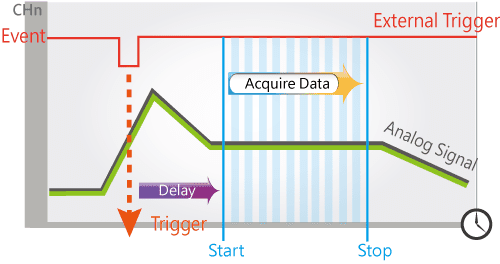

。Késleltetés-trigger (N adatminta megszerzése)

Az N adatminta A/D-megszerzése akkor kezdődik, amikor a triggerből programozott késleltetési idő letelt.

ANALÓG KÜSZÖBÉRTÉKES TRIGGER MÓD

Az analóg küszöbérték-kioldás akkor aktiválódik, amikor a megadott analóg bemeneti csatorna feszültségjelének értéke meghaladja vagy alacsonyabb egy bizonyos feszültségértéknél. Ezenkívül a felhasználó megadhatja a bemeneti jel kioldási feszültségszint-tartományát is. Amint a jel elhagyja a magas és alacsony szintű tartományt, vagy belép a magas és alacsony szintű tartományba, a rendszer kioldja az adatgyűjtést.

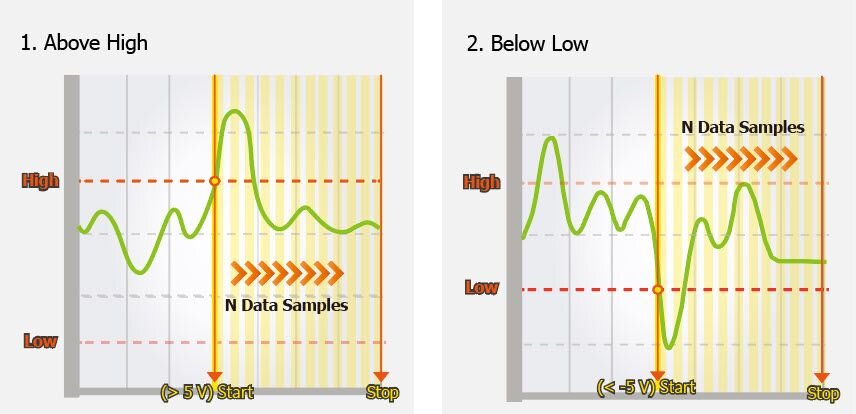

1. Magas felett: A jel a magas szint felett aktiválódik, és N adatot gyűjt.

2. Alacsony alatt: A jel az alacsony szint alatt aktiválódik, és N adatot gyűjt.

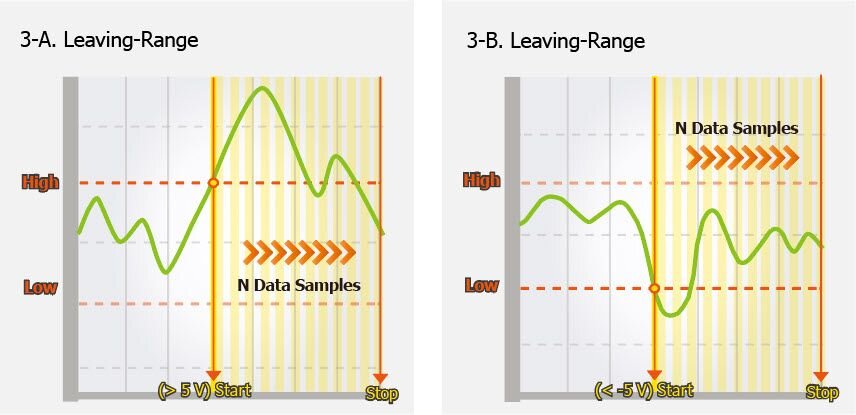

3. Kilépési tartomány: A jel magas és alacsony szintű tartományból való kilépésekor aktiválódik, N adatot gyűjt.

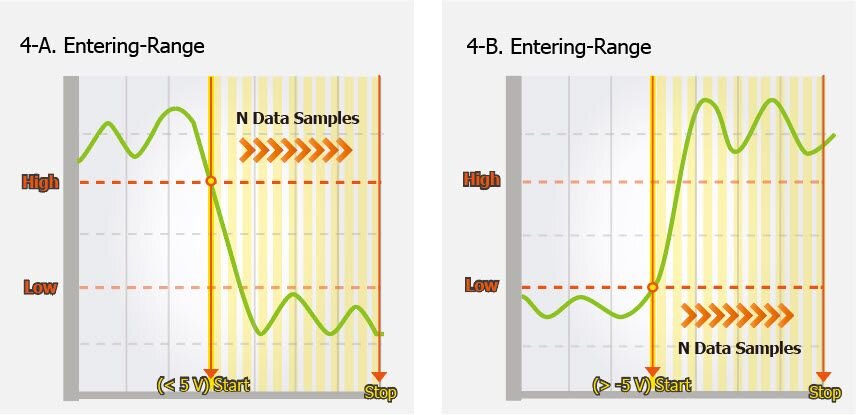

4. Entering-Range : Trigger when the signal enters the high and low level region, collect N data.

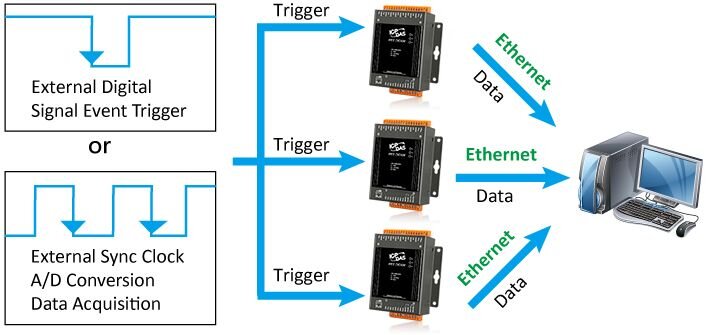

A/D SZINKRONIZÁLÁSI TRIGGER TÖBB MODUL KÖZÖTT

Az A/D-adatgyűjtési paramétereket a gazdaszámítógép parancsával lehet beállítani, és külső digitális jel, N adatminta A/D-adatgyűjtése vagy külső órajel szinkronizálásával történő A/D-adatgyűjtés indítja el őket.

SZINKRON SZÁMLÁLÓ BEMENET

A PET-7h16M 4 csatornás alacsony sebességű számlálóval és 1 csatornás nagy sebességű számlálóval van felszerelve. Beállítható úgy, hogy a számláló bemenetet szinkronban olvassa az A/D mintavételi idővel. A számláló bemenetek aszinkron módon bármikor olvashatók a szoftver által, és a számláló bemenetek szinkronban is olvashatók az analóg bemenettel a beállított mintavételi időben. A nagy sebességű számláló bemenet ugyanaz a csatorna, mint a hardver trig + / trig- bemenet. Ha a trig + / trig- bemenet a számláló bemenetre van beállítva, akkor a külső digitális jel eseményindítás és a külső óra A/D konverziós adatgyűjtés nem használható.

SZINKRON ADATGYŰJTÉS TÖBBFÉLE BEMENETI TÍPUSHOZ

Az előző 1–4 pontban felsorolt funkciók mind az A/D nagysebességű adatgyűjtéssel, adatátvitellel és trigger móddal kapcsolatosak. Az analóg bemenet nagysebességű adatgyűjtése mellett más digitális bemenetek/digitális kimenetek visszaolvasása és számláló bemenetek is egyidejűleg olvashatók, és ezek az adatgyűjtési adatok az analóg bemeneti mintavételi adatokkal együtt átvihetők a gazdaszámítógépre. A szinkron bemeneti adatgyűjtés Ethernet-adatkockájába különböző bemeneti típusok rugalmasan definiálhatók. A szinkron bemeneti adatgyűjtésnél a mintavételi frekvencia legfeljebb 2 kHz lehet. A szinkron bemeneti adatgyűjtés átviteli csomagja a felhasználó által definiált adatkockákkal beágyazva van az Ethernet-kockába. Az alábbiakban néhány példát mutatunk be.

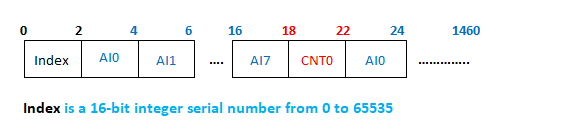

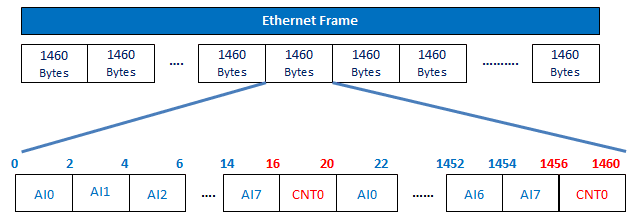

1. A következő felhasználó által definiált kockából 8 csatornás AI-érték és 1 csatornás nagysebességű számlálóérték áll.

2. A következő felhasználó által definiált keret az index fejlécből, 8 csatornás AI értékből és 1 csatornás nagysebességű számláló értékből áll.

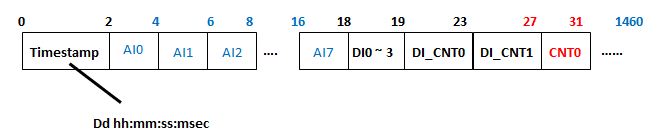

3. A következő felhasználó által definiált keret egy időbélyegző fejlécből, egy 8 csatornás AI értékből, egy 4 csatornás DI értékből, egy 2 csatornás alacsony sebességű számláló értékből és egy 1 csatornás nagy sebességű számláló értékből áll.

PC SZOFTVER TÁMOGATÁS

Windows

Microsoft VC, C#, VB.NET SDK API and Demo

Python and Demo

NI LabVIEW Toolkit and Demo

Linux

C/C++ library and Demo

.NET library and Demo

Python and Demo

BEÉPÍTETT WEB SZERVER

Minden PET-7H16M/PET-7H24M/PET-AR400 modul beépített webszerverrel rendelkezik, amely lehetővé teszi a felhasználók számára, hogy egy hagyományos webböngésző segítségével könnyedén konfigurálják, figyeljék és vezéreljék a modult távoli helyről.

BIZTONSÁGOS KOMMUNIKÁCIÓ

A PET-7H16M/PET-7H24M/PET-AR400 webszerverre való bejelentkezéshez fiók és jelszó szükséges. IP-cím szűrő is rendelkezésre áll, amelynek segítségével engedélyezhető vagy letiltható a kapcsolat bizonyos IP-címekkel.

MODBUS/TCP PROTOKOLL
Az Ethernet porton található Modbus/TCP slave funkcióval adatok szolgáltathatók a Modbus/TCP illesztőprogrammal létrehozott távoli HMI/SCADA szoftvereknek.

AUTOMATIKUS MDI/MDI-x FUNKCIÓ

Az RJ-45 port támogatja az automatikus MDI/MDI-x funkciót, amely automatikusan felismeri az Ethernet-eszközhöz való csatlakozás típusát, anélkül, hogy speciális egyenes vagy keresztezett kábelekre lenne szükség.

MAGAS MEGBIZHATÓSÁG ZORD KÖRNYEZETBEN

Magas megbízhatóság zord környezetben
A PET-7H16M/PET-7H24M/PET-AR400 fém burkolatban/tokban van elhelyezve, oszlopszerű szellőzővel, amely segít hűteni a burkolat/tok belsejében lévő munkakörnyezetet.

• Üzemi hőmérséklet: -25 ~ +75 °C
• Tárolási hőmérséklet: -30 ~ +80 °C
• Páratartalom: 10 ~ 90 % RH (nem kondenzált)

PoE (POWER OVER ETHERNET)

A PET-7H16M/PET-7H24M/PET-AR400 „P” betűje a PoE funkciót jelenti. A modul integrált Power-over-Ethernet (PoE) funkcióval rendelkezik, amely lehetővé teszi az áram és az adatok egyetlen Ethernet-kábelen történő továbbítását, így az eszköz kizárólag a adatkábelén keresztül kapott árammal működhet. Ez az innováció nagyobb rugalmasságot biztosít az irodatervezés során, hatékonyabbá teszi a rendszertervezést, valamint gyorsabbá teszi a beállítást és a megvalósítást. A modul valódi IEEE 802.3af-kompatibilis (osztályozás, 1. osztály) Power over Ethernet (PoE) funkcióval rendelkezik, amely mindkét Ethernet-párt (5. kategóriás Ethernet-kábel) használja. A modul a PoE-kompatibilis hálózaton kívül kiegészítő áramforrásokból, például hálózati adapterekből és akkumulátorokból is kaphat áramot. Ez akkor előnyös, ha a rendszer teljes áramigénye meghaladja a PSE (áramellátó berendezés) terhelhetőségét. Ezenkívül a kiegészítő áramellátási opcióval a modul standard Ethernet (nem PoE) rendszerben is használható.

PET-7H16M/PET-7H24M/PET-AR400 típusú PoE eszközök használata esetén az ICP DAS „PoE” kapcsolója, az „NS-205PSE” választható áramforrásként. Az NS-205PSE automatikusan felismeri a csatlakoztatott eszközöket, függetlenül attól, hogy azok PoE eszközök-e vagy sem. Ez a mechanizmus biztosítja, hogy az NS-205PSE egyszerre, összehangoltan működjön mind a PoE, mind a nem PoE eszközökkel. A PoE eszközök áramforrásaként az NS-205PSE +46 ~ +55 VDC tápfeszültséget igényel.

Alkalmazások

• Nagy sebességű adatgyűjtés Etherneten keresztül
• Hőmérséklet, rezgés, feszültség nagy sebességű mérése
• Nagy feszültség és nagy áram nagy sebességű mérése

PET-7H16M specifikáció
