Sok olyan régebbi maró-, eszterga-, vagy egyéb CNC gép található melyeken az adatátvitel csak floppy meghajtó segítségével oldható meg. Ezeken a gépeken mindig nagy nehézségbe ütközik a megmunkáláshoz szükséges NC programok gépre juttatása, hiszen nem csak a floppy lemezek lassúsága és gyors elhasználódása okoz gondot, hanem a modern PC számítógépeket már nem szerelik az 1.44 Mb vagy 720 kB-os floppy meghajtókkal, így a cégeknél egyre nehezebben található olyan PC, melyben megtalálható egy ilyen meghajtó.

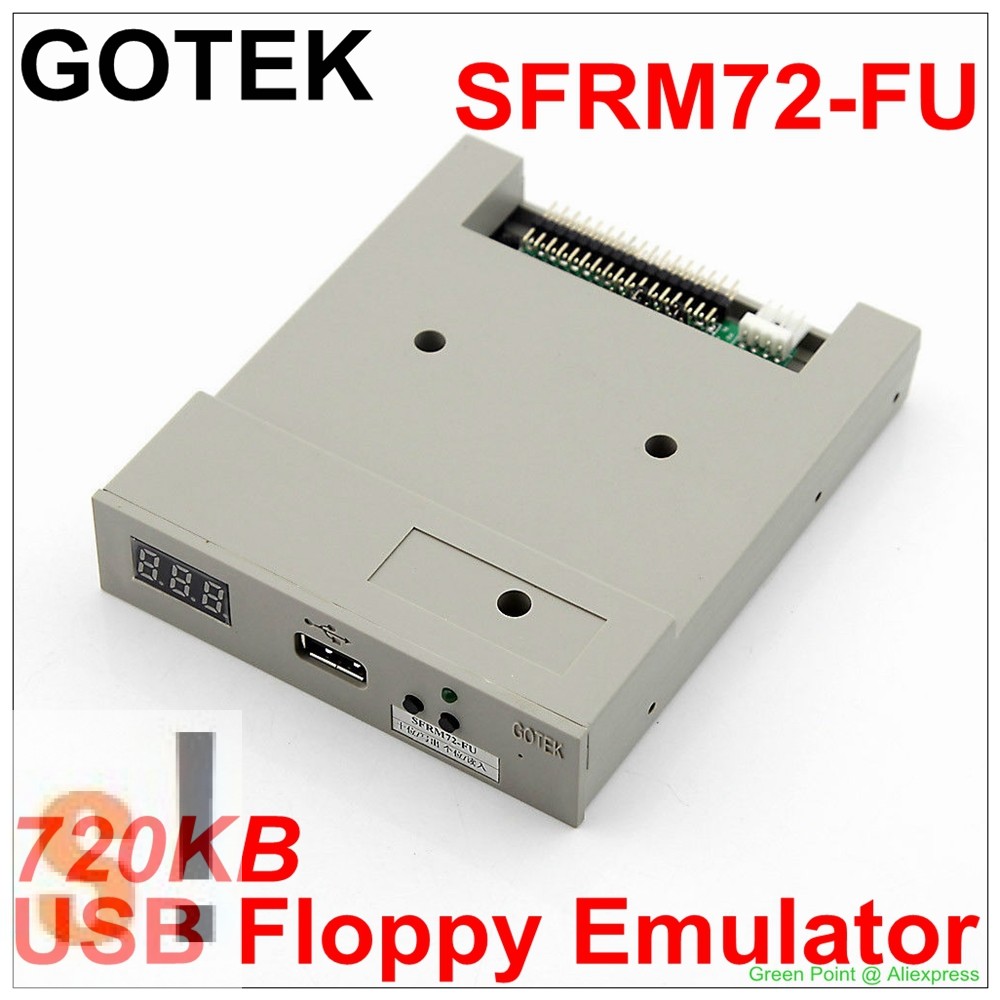

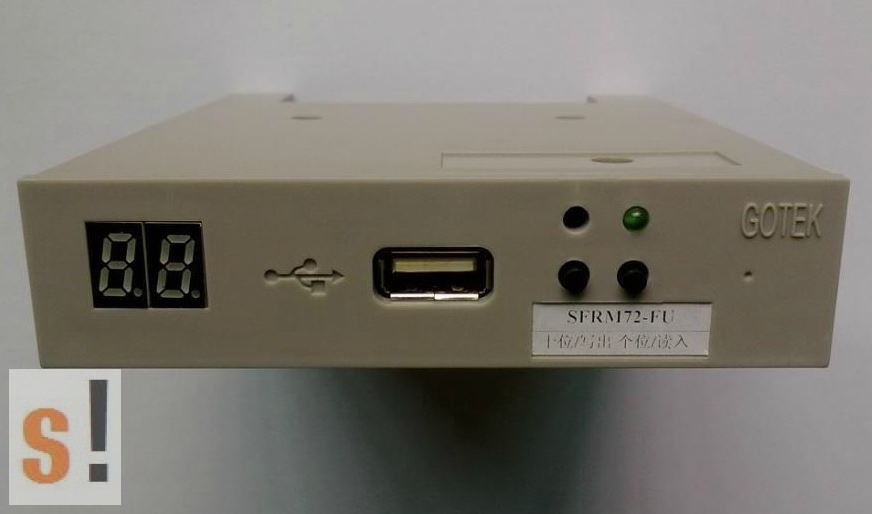

Erre a gyakori problémára kínál megoldást a GOTEK aki floppy meghajtó helyére szerelhető USB Floppy Emulátort kínál. Ezek az eszközök könnyen beszerelhetők a CNC gép floppy meghajtójának helyére – mérete és csatlakozási pontjai a megmunkáló gép PC-je felé azonosak a szabványos floppy meghajtó csatlakozásaival (24 vagy 34 tűs floppy csatlakozó + 5Vos floppy tápcsatlakozó) – így a szerszámgépen átalakítást, szoftver cserét nem kell végezni, csak egy egyszerű szerelési műveletet. Az új meghajtó csatlakoztatásával lehetőségünk nyílik USB tároló egységet csatlakoztatni a floppy meghajtó helyére. Természetesen az x86 architektúra miatt a floppy meghajtó nem képes 1.44MB vagy 720 kB-nál nagyobb fájlokat olvasni, így ez a korlát nem léphető át ezzel a megoldással sem, de az USB csatlakozási lehetőséggel egy sokkal kényelmesebb adatátviteli lehetőséget biztosít a modern PC-k és a régi szerszámgépek között. További előnye a rendszernek, hogy az USB meghajtón, melyek alapvetően sokkal nagyobb tárolókapacitással rendelkeznek, mint a floppy lemezek, több floppy lemez képfájlt hozhatunk létre, és a meghajtó egyik gombjával cserélgethetjük a virtuális lemezeinket. Ezzel lehetőségünk nyílik egyetlen USB pendrive-on több (akár 100db) floppy lemez adatának elhelyezésére és gyors cseréjére a CNC gépen.
Útmutató ahhoz hogy hogyan készítsen a gyakoribb 1,44 MB-os floppykból 720 KB-osakat.
A két floppy között két különbség van.
Egyik a floppyn lévő kis négyzet alakú lyuk, a másik a rögzíthető adat mérete.
1.
Keresse meg azt a négyzet alakú lyukat, amelyen nincs csúszka. Vegyünk egy rövid szigetelő szalagot (3-4 cm hosszú), és fedjük le a lyuk mindkét ! oldalát.
Ez azért működik, mert nincs fizikai különbség az 1,44 MB-os floppylemezek és a 720K-s lemezek között, kivéve, hogy a 720K-s lemezről hiányzik a lyuk, amelyet az imént befedett. A ragasztószalag nem lehet átlátszó, ezért ajánljuk a könnyen elérhető szigetelő szalagot.
2.
Diszk formatálás.
Most a lemezt kell formáznunk.
Szüksége lesz egy floppy meghajtóval rendelkező számítógépre.
Helyezze be az újonnan átalakított floppyt a meghajtóba.
Windows-felhasználók számára: Menjen a számítógépemre, kattintson a jobb gombbal az A: meghajtóra, majd kattintson a Format gombra.
Dos felhasználók esetében a parancssorba írja be az "Format A:" parancsot.
Megjegyzés: Ha számítógépének két floppymeghajtója van, győződjön meg róla, hogy ebben a lépésben az összes "A:"-t helyettesíti azzal a meghajtóval, amelyikbe a lemezt betette.
/Amennyiben már formatált a lemez akkor egy demagnetizáló segítségével le kell mégnesezni!/
|
