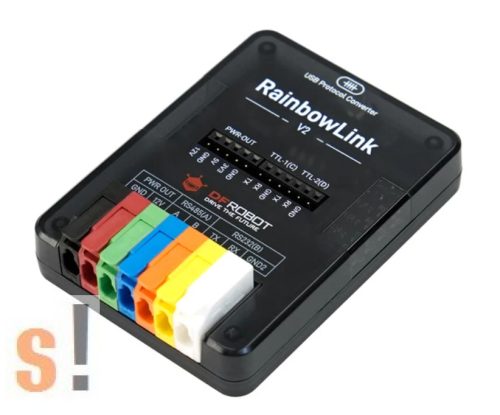

TEL0190 # 4-csatornás szigetelt USB–soros átalakító /1x RS-485 port/1x RS-232 port/2x TTL port/ beépített 12 V-os tápegység/USB-C csatlakozó/RainbowLink

Driver letöltés

A RainbowLink-V2 a RainbowLink sorozat továbbfejlesztett USB-protokoll-átalakítója, 4 független csatornával (1x szigetelt RS-485, 1x szigetelt RS-232, 2x TTL). Az RS-232/RS-485 csatornák teljesen szigeteltek, és a készülék teljesen zárt, műanyag házban van elhelyezve.

Egyszerre 12 V, 5 V és 3,3 V feszültséget ad ki, így külső tápellátás nélkül is kielégíti az ipari és mezőgazdasági érzékelők kültéri áramellátási igényeit. A karos gyorscsatlakozó terminálok egyszerű és tartós bekötést tesznek lehetővé; a TTL/RS-232 csatlakozók illeszkednek a tűs és aljzatos csatlakozókhoz. Illesztőprogram nélkül működik, 4 jelzőfény segíti a COM-portok azonosítását; a dedikált illesztőprogram közvetlenül megjeleníti a portneveket a könnyű kiválasztás érdekében. Egy egység négyet helyettesít, így nincs szükség bonyolult kábelezésre.

Beépített hordozható tápegység

Megkönnyíti a 12 V-os ipari érzékelők helyszíni tesztelését. A kizárólag adatátvitelt biztosító szabványos átalakítókkal ellentétben a RainbowLink V2 beépített feszültségnövelő átalakítóval rendelkezik. A készülék az USB-ről érkező 5 V-os bemeneti feszültséget 12 V (800 mA), 5 V (2 A) és 3,3 V (200 mA) kimeneti feszültségekké alakítja át.

Alkalmazás: Vízszint-érzékelők, talajmérők vagy PLC-k tápellátását és hibakeresését közvetlenül a laptop USB-portjáról biztosítja, külső asztali tápegység vagy fali aljzat használata nélkül.

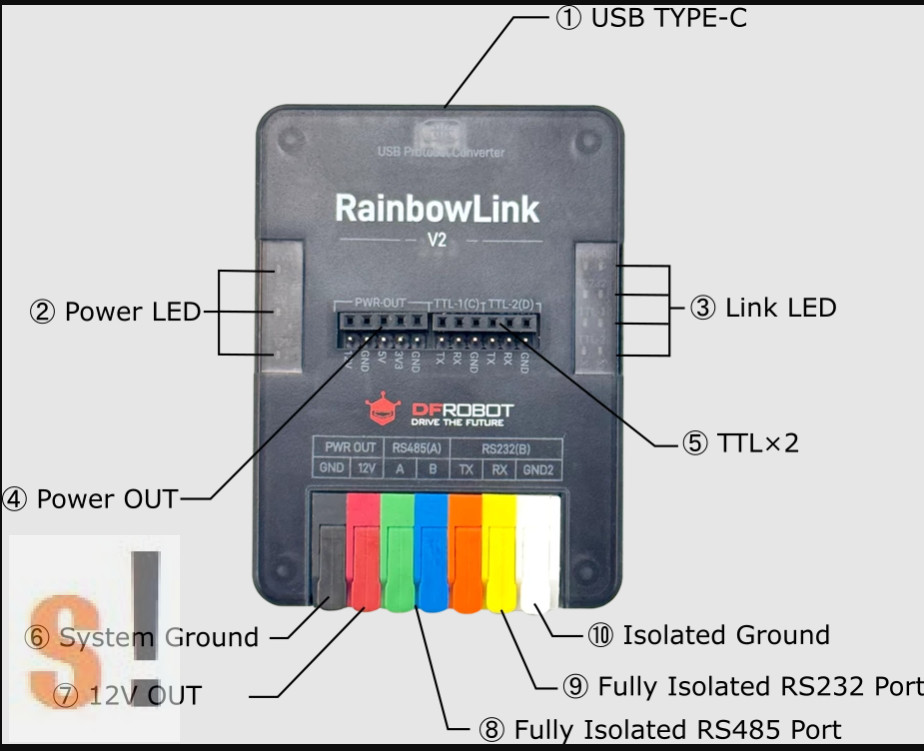

Négy csatorna, egyidejű működés

Négy különálló USB-donglet helyettesít egyetlen, strapabíró eszközzel. Minden csatorna függetlenül működik:

1. csatorna: RS485 (teljesen szigetelt) – Ipari PLC-khez és nagy távolságú érzékelőkhöz.
2. csatorna: RS232 (teljesen szigetelt) – Régebbi hardverekhez és szabványos soros eszközökhöz.
3. és 4. csatorna: TTL (UART) – Mikrovezérlőkhöz, GPS-modulokhoz és érzékelőkhöz. Ipari szintű védelem (V2 frissítés)

Megakadályozza a csatlakoztatott számítástechnikai berendezések károsodását. A V2 változat teljes jel- és tápfeszültség-szigeteléssel rendelkezik az RS485 és RS232 interfészek esetében. Ez a kulcsfontosságú funkció blokkolja a nagyfeszültségű túlfeszültségeket, a földhurok-jelenségeket és az elektromos zajt, így biztosítva a számítógépek és prototípusok biztonságát a zord ipari hibakeresés során.

Gyakran feltett kérdések

Mekkora a tápegység teljes kimeneti teljesítménye?
A tápegység teljes kimeneti teljesítménye a TYPE-C interfész bemeneti teljesítményétől függ. Általában a számítógép TYPE-C interfésze 5 V-os, 2 A-es kimeneti áramot, a számítógép USB-A portja pedig 5 V-os, 0,5 A-es kimeneti áramot biztosít.

Mi a teendő, ha nem tudom megkülönböztetni, hogy a számítógépen a 4 COM-port közül melyik melyik fizikai porthoz tartozik?
Két módszer létezik:

1. Válasszon ki véletlenszerűen egy COM-portot a számítógépen, és küldjön el tetszőleges karaktereket. A jobb oldalon a megfelelő jelzőfény kigyullad, és így megtudja, melyik portról van szó.
2. Telepítse a RainbowLink illesztőprogramot. A COM-listában négy portnév jelenik meg, amelyek megegyeznek a terméken feltüntetett portnevekkel.

Rövidre zárható-e a kimeneti csatlakozó?
Bár a RainbowLink beépített rövidzárlat- és túláramvédelemmel rendelkezik, a károsodás elkerülése érdekében kerülje a rövidzárlatot.

A 4 adatcsatorna egymástól független, és képesek-e egymással kommunikálni?
A 4 adatcsatorna egymástól független, és mindegyik képes önállóan kommunikálni az USB-n keresztül, de egymással belsőleg nem tudnak kommunikálni. Például az RS485 és a TTL1 nem tudnak egymással kommunikálni. A karos típusú sorkapcsok könnyen eltörnek?
A karos típusú sorkapcsok élettartama akár több ezer nyomásig is terjedhet, így nem könnyű őket megrongálni. A vezeték átmérője azonban nem haladhatja meg a 12 AWG-t. A túl vastag vezetékek deformációt vagy károsodást okozhatnak a sorkapcsok belsejében található nyomólamellákban.
