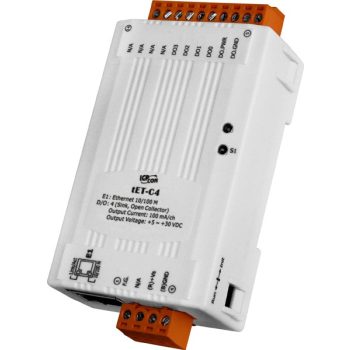

Ethernet IO modul jellemzők, tET/tPET/ET-2200 sorozat
1. DIO párkapcsolat (tükrözés)
A tET/tPET/ET-2200 sorozat Ethernet I/O moduljai különböző I/O típusokat támogatnak, mint például a fotoizolált digitális bemenet, a teljesítményrelé, a PhotoMOS relé és a nyílt kollektoros kimenet. A modul használható DI-DO párkapcsolat (tükör) létrehozására az Etherneten keresztül. A konfiguráció befejezése után a modulok a háttérben a Modbus TCP protokollon keresztül automatikusan kiolvassák a helyi DI állapotát és írhatnak a távoli DO csatornákra.
A Push mód egy új mód a helyi DI állapot azonnali és automatikus továbbítására a távoli eszközre vagy számítógépre, amint a DI állapota megváltozik. Foglalt lekérdezés nélkül a push mód hatékonyan csökkenti a hálózati terhelést és javítja az egész rendszer teljesítményét. tET/tPET/ET-2200 sorozat támogatja mind a lekérdezést, mind a push módot az I/O adatok hálózaton keresztüli továbbítására. A tET/tPET sorozatban nincs szükség programozásra, és a push üzemmód egyszerűen engedélyezhető a webes konfigurációs felületen keresztül. A megoldás révén a felhasználó könnyen és gyorsan beállíthatja a rendszert, és a rendszer hatékonyabban működik.
2. Hálózati konfiguráció
A HCP minimalizálja a manuális IP-címkonfigurációból eredő konfigurációs hibákat, például az IP-cím egyidejűleg több számítógéphez vagy eszközhöz történő hozzárendelése által okozott címkonfliktusokat. A tET/tPET/ET-2200 sorozatú modul támogatja a DHCP-kliens funkciót, amely lehetővé teszi, hogy a tET/tPET/ET-2200 könnyen megkapja a szükséges TCP/IP-konfigurációs információkat egy DHCP-kiszolgálótól. A modul tartalmaz egy UDP-válaszolót is, amely az IP-címadatokat az eSearch segédprogram UDP-keresésével továbbítja, így hatékonyabbá teszi a helyi kezelést.
3. Beépített webkiszolgáló
Az Ethernet I/O-modulok sorozata nagy teljesítményű 32 bites MCU-val rendelkezik, amely lehetővé teszi a hálózati forgalom hatékony kezelését. Beépített webkiszolgálóval is rendelkezik, amely intuitív webes kezelőfelületet biztosít, amely lehetővé teszi a felhasználók számára a modul beállításainak módosítását, beleértve a DHCP/Statikus IP-t, az átjárót/maszkot és a soros portokat.
4. Beépített kettős Watchdog
A modul kettős watchdogot biztosít: CPU watchdog (hardveres funkció) és host watchdog (szoftveres funkció). A CPU watchdog, amely automatikusan visszaállítja a CPU-t, ha a beépített firmware rendellenesen működik, míg a host watchdog előre meghatározott biztonságos értékkel állítja be a digitális kimenetet, ha egy ideig nincs kommunikáció a modul és a host (PC vagy PLC) között (watchdog timeout). A kettős watchdog fontos funkció, amely biztosítja a modul folyamatos működését még zord környezetben is.
5. PWM (impulzusszélesség-moduláció)
A tET/tPET/ET-2200 sorozat DO-i PWM (impulzusgeneráló) funkciót biztosítanak. A felhasználók minden egyes digitális kimeneti csatornához különböző frekvenciát és munkakapcsolatot állíthatnak be. Ezenkívül a két DO-csatorna egymástól függetlenül vagy egyszerre is működhet. A t(P)ET sorozatú termék csökkenti a vezérlőrendszer összetettségét és növeli az időzítési pontosságot.
6. Frekvenciamérés
A tET/tPET/ET-2200 sorozatú modul a frekvenciamérés funkcióját is biztosítja; egy bizonyos idő alatt megkapja a DI-számot, és kiszámítja a frekvenciát. A távoli állomás általi lekérdezés helyett a modulunk közvetlenül kiszámíthatja a frekvenciát, csökkentheti a két végpont által okozott kommunikációs késedelmet, és növelheti a frekvenciamérés pontosságát is. Annak érdekében, hogy több alkalmazáshoz alkalmazzuk, ez a modul 3 letapogatási módot és 4 mozgóátlag-módszert biztosít a felhasználók számára, hogy kiválaszthassák a legjobb módot az alkalmazásukban. Ez a funkció használható forgás- és sebességmérésekhez.
7. Daisy-Chain Ethernet kábelezés
Az ET-2200 sorozat rendelkezik beépített kétportos Ethernet-kapcsolóval a daisy-chain topológia megvalósításához. A kábelezés sokkal egyszerűbb, és a kábel és a switch összköltsége jelentősen csökken.
8. LAN áthidalás
A LAN Bypass funkció biztosítja az Ethernet-kommunikációt. Automatikusan aktiválódik a hálózati forgalom folytatásához, ha az ET-2200 sorozatú készülék áramellátása megszűnik.
9. Alacsony energiafogyasztás
A tPET sorozatú modul valódi IEEE 802.3af-kompatibilis (osztályozás, 1. osztály) Power over Ethernet (PoE) tápellátást kínál, amely egy szabványos 5-ös kategóriájú Ethernet-kábelt használ, és egy PoE-kapcsolótól, például az NS-205PSE-től kapja a tápellátást. Ha nincs PoE-kapcsoló a helyszínen, a modul egyenáramú adapterről is elfogadja a bemeneti áramot. A tET/tPET/ET-2200 sorozatot ultraalacsony energiafogyasztásra tervezték, csökkentve az emelkedő üzemanyag- és villamosenergia-árakból eredő rejtett költségeket, különösen akkor, ha nagyszámú eszközkiszolgálót telepítettek. Az energiahatékony berendezések választásával a felhasznált villamos energia mennyiségének csökkentése pozitív hatással lehet a környezetbarát környezet fenntartására.
10. Kényelem
A modul kivehető csatlakozóblokk csatlakozókkal van felszerelve, amelyek lehetővé teszik a könnyű bekötést. A maximális helytakarékosság érdekében a tET/tPET sorozatot elképesztően apró, míg az ET-2200 sorozatot tenyérnyi méretű formában kínálják, ennek köszönhetően bárhová könnyen beszerelhetőek, akár közvetlenül egy gépbe ágyazva is.
