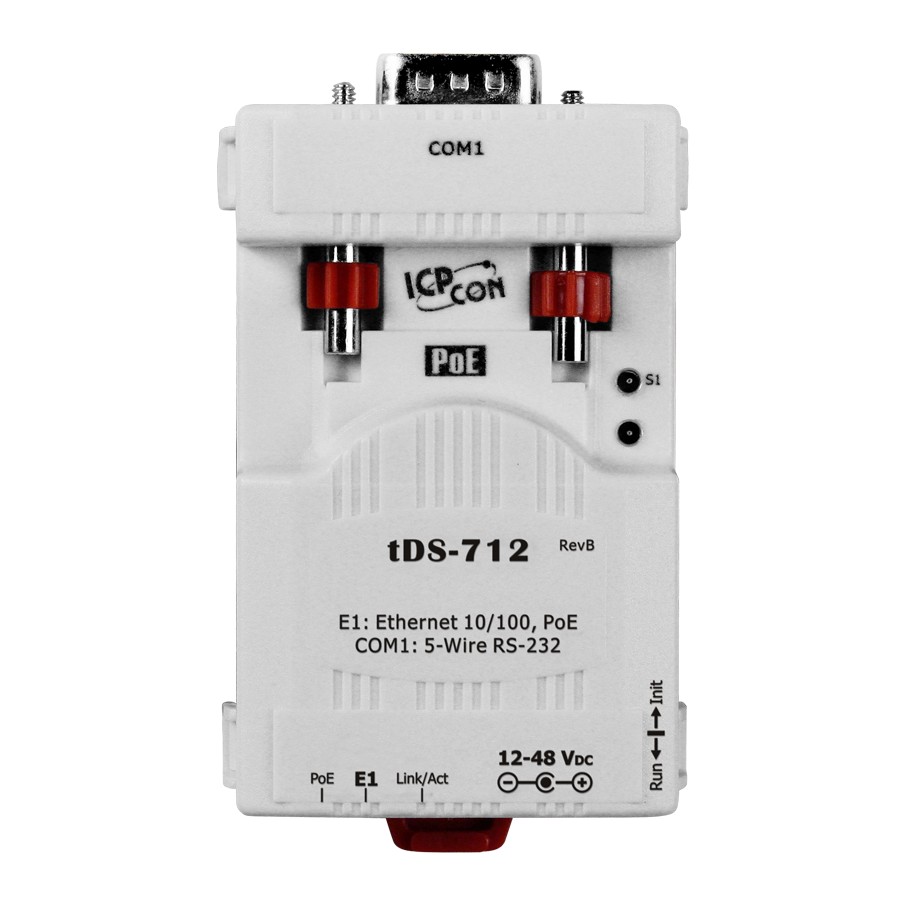

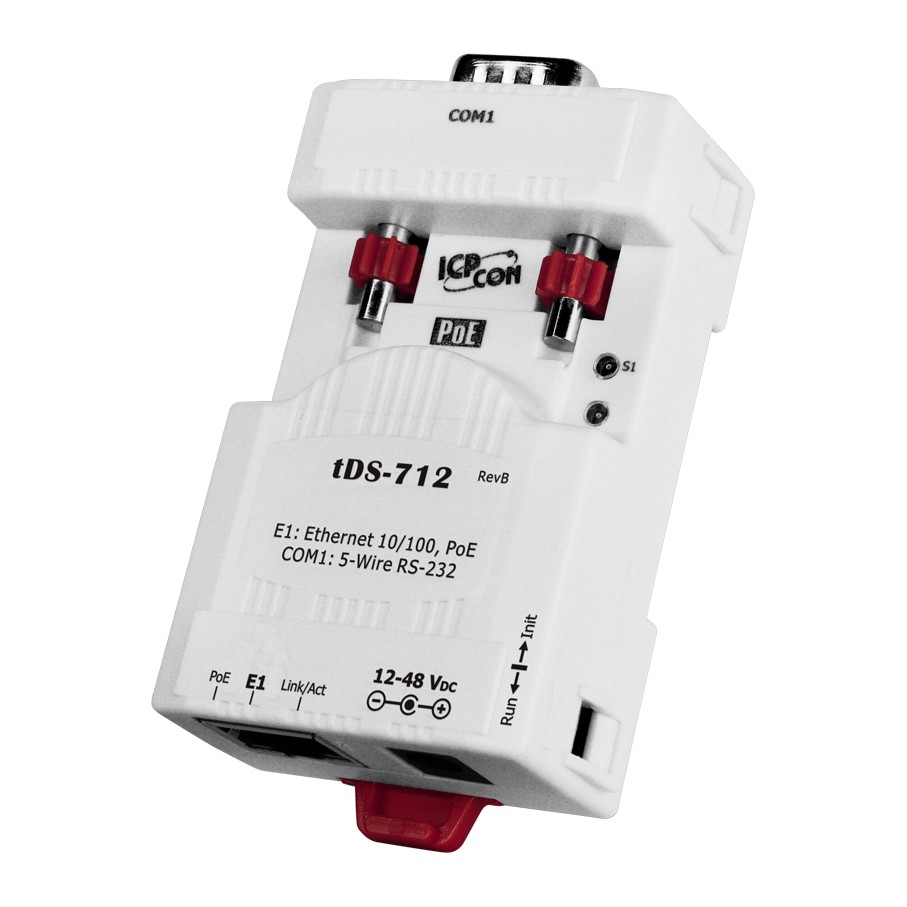

tDS-712 # Soros-Ethernet konverter, 1x RS-232 port, PoE, ICP DAS

Raktáron (szállítás 2-4 nap)
Raktárkészlet: VAN
tDS-712 # Soros-Ethernet konverter, 1x RS-232 port, PoE, ICP DAS
  • tDS-712 # Soros-Ethernet konverter, 1x RS-232 port, PoE, ICP DAS
  • tDS-712 # Soros-Ethernet konverter, 1x RS-232 port, PoE, ICP DAS
  • tDS-712 # Soros-Ethernet konverter, 1x RS-232 port, PoE, ICP DAS
  • tDS-712 # Soros-Ethernet konverter, 1x RS-232 port, PoE, ICP DAS
25 961 Ft 32 971 Ft

ICP DAS  tDS-700 sorozat: Mini méretű, költséghatékony, ipari soros - ethernet konverterek (szerverek) RS-232, RS-422, RS-485 portokkal

  • Segítségével minden RS-232/422/485 soros készüléket Ethernethez csatlakoztathatunk
  • Tartozék a VxComm Driver, 32-bites és 64-bites Windows XP/2003/2008/Vista/7/8/10 op. rendszerekhez
  • Támogatja a pár csatlakozást (serial-bridge, serial-tunnel)
  • A beépített 32-bit MCU effektíven megbirkózik a hálózati adatforgalommal 10/100 Base-TX Ethernet, RJ-45 x 1 (Auto-negotiating, auto MDI/MDIX, LED kijelzés)
  • Redundáns tápfeszültség bemenet: PoE (IEEE 802.3af, Class 1) és DC jack
  • Automatikus RS-485 adatvezérlés
  • Támogatja a TCP, UDP, HTTP, DHCP, BOOTP ésTFTP protokollokat
  • Könnyű firmware frissítés az Etherneten keresztül
  • Tartalmaz egy beépített mini Web szervert a konfigurációhoz
  • DB-9 papa vagy sorkapocs csatlakozók az egyszerű vezetékezéshez
  • Kis méret és alacsony teljesítmény felvétel
  • RoHS kompatibilis, zero Halogen Tűzálló, önkioltó anyagok (UL94-V0 szint)
  • Működési hőmérséklet: -25 ~ +75 °C



  • ICP DAS  tDS-700 sorozat: Mini méretű, költséghatékony, ipari soros - ethernet konverterek (szerverek) RS-232, RS-422, RS-485 portokkal



    Termékismertető:



    A tDS-700 sorozatú modulok segítségével RS-232, RS-422 vagy RS-485 soros porttal rendelkező bármilyen készülékeket egyszerűen az Ethernet hálózatra tudunk kötni. A modulok egy 10/100Mbps Ethernet csatlakozóval, és modelltől függően akár három soros porttal rendelkeznek. Így végeredményben szinte bármilyen eszköz felügyelete és vezérlése lehetővé válik egy helyi hálózaton vagy akár az Interneten keresztül. A soros adatátvitel teljesen transzparens módon történik.

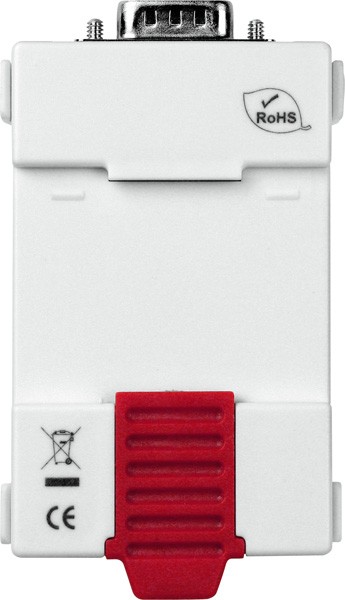

    A modulok DIN sínre rögzíthetők, illetve mivel nagyon kis méretűek és könnyűek szinte bárhol lehet nekik egy megfelelő helyet találni.


    A készülékek kis méretüknek és robusztus kialakításuknak köszönhetően az ipar, kereskedelem, raktározás, épületüzemeltetés, automatizálás, POS, stb. területein különböző célokra használhatóak.

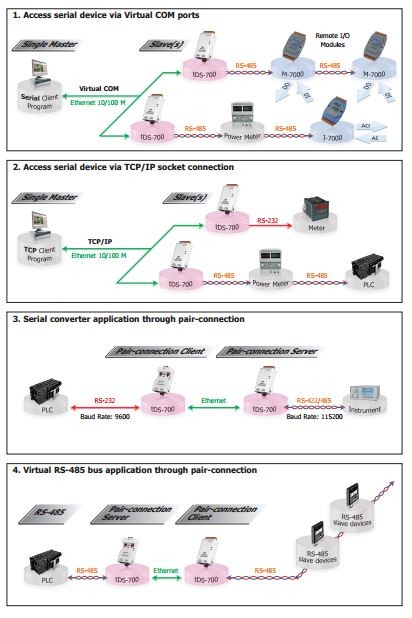

    Az Etherneten keresztüli adatátvitel a számítógéptől a soros RS-232/485 készülékig olyan egyszerűen működik, mint a kommunikáció a számítógépen, annak soros portjával. A termékhez adott Windows Utility/driver program (VxComm) segítségével a modul mindegyik soros portját egy virtuális COM portként hozzárendelhetjük az Ethernet hálózathoz csatlakoztatott PC-hez. Ezáltal a felhasználó transzparensen hozzáfér a soros készülékhez, monitorozhatja azt az interneten/Etherneten keresztül anélkül, hogy a készülékhez használt eredeti szoftverén bármit módosítania kellene. Tehát bármely már működő alkalmazói szoftver vagy rendszer, amely eddig a COM portot használta a tDS-700 készülékek használatával is kompatibilis marad. Nagyon széles tartományú tápfeszültséget tudnak fogadni, egy 12 Vdc és 48 Vdc érték közötti tápfeszültség forrás elég a biztonságos működésükhöz. Az Etherneten keresztüli adatátvitel a számítógéptől a soros RS-232/485 készülékig olyan egyszerűen működik, mint a kommunikáció a számítógépen, annak soros portjával.

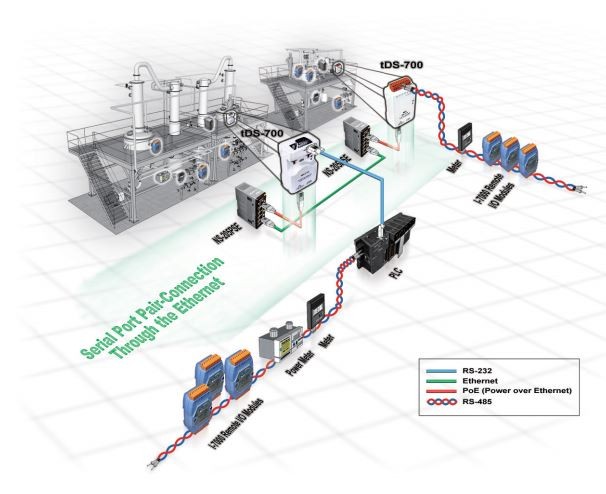

    A tDS-700 soros - ethernet konverter használható pár kapcsolathoz is (pair connection, serial bridge, serial tunnel) és képes az adatok TCP/IP hálózaton keresztüli továbbítására két soros készülék között. Tehát etherneten keresztüli vonalhosszabbításra is használható.
    A TDS-700 tartalmaz egy nagy teljesítményű 32-bites MCU-t annak érdekében, hogy hatékony kezelje a hálózati forgalmat.
    Tartalmaz egy beépített web szervert, így egy intuitív webes menedzsment felület segítségével a felhasználók módosíthatják a beállításokat a modulon, beleértve a DHCP / statikus IP, gateway / maszk és a soros port konfigurációkat.
    A TDS-700-as sorozat tartalmaz egy beépített CPU watchdog-ot, amely automatikusan reseteli a processzort, ha a beépített firmware rendellenesen működik, vagy ha nincs kommunikáció a TDS-700 és a host között egy előre meghatározott ideig ( rendszer időtúllépés). Ez egy fontos funkció, amely biztosítja azt, hogy a TDS-700 nehéz körülmények között is folyamatosan működőképes legyen.





    Képtalálat a következőre: „tds-700 icp das”



    A tDS-700 sorozat IEEE 802.3af kompatibilis (Class 1.).
    A Power over Ethernet (PoE) funkció segítségével a készülék a tápfeszültséget a PoE switch-en keresztül (pl. NS-205PSE) a szabványos Cat.5 Ethernet kábelen kapja, így nincs szükség hozzá külön tápegységre. Amennyiben nincs PoE kompatibilis Ethernet switch akkor természetesen külső tápegységről is működik, a bemeneti tápfeszültség tartomány +12 ~ 48 Vdc.

    A tDS-700 úgy lett tervezve, hogy ultra alacsony energiafelhasználása legyen, a teljesítmény felvétele csak 0,05A / 24 Vdc tápfeszültségnél. Így jól használható olyan alkalmazásoknál is ahol csak egy kis energia áll rendelkezésre, pl. szabadtéri napelemes táplálású rendszereknél. A tDS-712 DB-9 papa csatlakozóval rendelkezik, a többi típus pedig levehető sorkapoccsal van felépítve, így a vezetékezésük nagyon könnyen kivitelezhető. Az RS-485 portos készülékek természetesen automatikus adatátvitel vezérléssel vannak ellátva.



    ESD védelem:

    Képtalálat a következőre: „tds-700 icp das”

    Főbb tulajdonságok:



    • Segítségével minden RS-232/422/485 soros készüléket Ethernethez csatlakoztathatunk
    • Tartozék a VxComm Driver, 32-bites és 64-bites Windows XP/2003/2008/Vista/7 op. rendszerekhez
    • Támogatja a pár csatlakozást (serial-bridge, serial-tunnel)
    • A beépített 32-bit MCU effektíven megbirkózik a hálózati adatforgalommal 10/100 Base-TX Ethernet, RJ-45 x 1 (Auto-negotiating, auto MDI/MDIX, LED kijelzés)
    • Redundáns tápfeszültség bemenet: PoE (IEEE 802.3af, Class 1) és DC jack
    • Automatikus RS-485 adatvezérlés
    • Támogatja a TCP, UDP, HTTP, DHCP, BOOTP ésTFTP protokollokat
    • Könnyű firmware frissítés az Etherneten keresztül
    • Tartalmaz egy beépített mini Web szervert a konfigurációhoz
    • DB-9 papa vagy sorkapocs csatlakozók az egyszerű vezetékezéshez
    • Kis méret és alacsony teljesítmény felvétel
    • RoHS kompatibilis, zero Halogen Tűzálló, önkioltó anyagok (UL94-V0 szint)
    • Működési hőmérséklet: -25 ~ +75 °C



    Képtalálat a következőre: „tds-700 icp das”



    Rendszer specifikáció:



    Típusok tDS-712
    tDS-712i
    tDSM-712 tDS-722
    tDS-722i
    tDS-732
    tDS-732i
    tDS-715
    tDS-715i
    tDS-725
    tDS-725i
    tDS-735
    tDS-735i
    tDS-718
    tDS-718i
    tDS-724
    tDS-724i
    tDS-734
    tDS-734i
    Rendszer
    CPU 32-bit ARM
    Kommunikációs interfész
    Ethernet 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED kijelző)
    PoE (IEEE 802.3af, Class 1)
    COM1 5-wire RS-232 5-wire RS-232 3-wire RS-232 2-wire RS-485
    4-wire RS-422
    2-wire RS-485 2-wire RS-485 3-wire RS-232 2-wire RS-485 2-wire RS-485
    2-wire RS-485
    4-wire RS-422
    COM2 5-wire RS-232 3-wire RS-232 2-wire RS-485 2-wire RS-485 5-wire RS-232 3-wire RS-232
    COM3 3-wire RS-232 2-wire RS-485 3-wire RS-232
    Self-Tuner Igen, automatikus RS-485 adatvezérlés
    RS-485 Bias Resistor Yes, 1 KΩ
    Résztvevők 254 (max.)
    UART 16c550 vagy ezzzel kompatibilis
    Szigetelés 2500 VDC a tDS-712i / 722i / 732i / 715i / 725i / 735i / 718i / 724i / 734i típusoknál
    ESD védelem +/-4 kV a tDS-712i / 722i / 732i / 715i / 725i / 735i / 718i / 724i / 734i típusoknál
    COM port formátum
    Baud Rate 115200 bps Max.
    Data Bit 5, 6, 7, 8
    Parity None, Odd, Even, Mark, Space
    Stop Bit 1, 2
    Táplálás
    Tápfeszültség PoE: IEEE 802.3af, Class 1
    DC jack: +12 ~ 48 VDC
    Teljesítmény felvétel 0.07 A @ 24 VDC
    Mechanika
    Csatlakozó Papa DB-9 x1 10 pólusú levehető sorkapocs x 1
    Rögzítés DIN-Rail
    Ház Műanyag Fém Műanyag
    Környezet
    Működési hőmérséklet -25 ~ +75 °C
    Tárolási hőmérséklet -30 ~ +80 °C
    Páratartalom 10 ~ 90% RH, nem kondenzált


    Kiválasztási segédlet:



    tDS-700 sorozat (Tiny Device Server with PoE and DC jack) : Tartozék egy CA-002 kábel.
    Típus (nem szigetelt) Típus (szigetelt)

    Készülék-

    ház:

    RS-232 RS-422/485 RS-485 COM1 COM2 COM3
    tDS-712 CR tDS-712i CR Műanyag 1 - - 5-wire RS-232 - -
    tDSM-712 CR   Fém
    tDS-722 CR tDS-722i CR Műanyag 2 - - 5-wire RS-232 5-wire RS-232 -
    tDS-732 CR tDS-732i CR Műanyag 3 - - 3-wire RS-232 3-wire RS-232 3-wire RS-232
    tDS-715 CR tDS-715i CR Műanyag - 1 - 2-wire RS-485
    4-wire RS-422
    - -
    tDS-725 CR tDS-725i CR Műanyag - - 2 2-wire RS-485 2-wire RS-485 -
    tDS-735 CR tDS-735i CR Műanyag - - 3 2-wire RS-485 2-wire RS-485 2-wire RS-485
    tDS-718 tDS-718i CR Műanyag 1 - 3-wire RS-232 - -
    2-wire RS-485
    4-wire RS-422
    tDS-724 CR tDS-724i CR Műanyag 1 - 1 2-wire RS-485 5-wire RS-232 -
    tDS-734 CR tDS-734i CR Műanyag 2 - 1 2-wire RS-485 3-wire RS-232 3-wire RS-232


    Rendelési információk:



    Típus (nem szigetelt)
    tDS-712 CR Tiny Device Server with PoE and 1 RS-232 Port (RoHS)
    tDSM-712 CR ~ ÚJ ~ Tiny Device Server with PoE and 1 RS-232 Port (Metal case, RoHS)
    tDS-722 CR Tiny Device Server with PoE and 2 RS-232 Ports (RoHS)
    tDS-732 CR Tiny Device Server with PoE and 3 RS-232 Ports (RoHS)
    tDS-715 CR Tiny Device Server with PoE and 1 RS-422/485 Port (RoHS)
    tDS-725 CR Tiny Device Server with PoE and 2 RS-485 Ports (RoHS)
    tDS-735 CR Tiny Device Server with PoE and 3 RS-485 Ports (RoHS)
    tDS-718 CR Tiny Device Server with PoE and 1 RS-232/422/485 Port (RoHS)
    tDS-724 CR Tiny Device Server with PoE and 1 RS-232 and 1 RS-485 Ports (RoHS)
    tDS-734 CR Tiny Device Server with PoE and 2 RS-232 and 1 RS-485 Ports (RoHS)
    Tartozék egy CA-002 típusú DC csatlakozó kábel.
    Típus (szigetelt)
    tDS-712i CR ~ rövidesen ~ Tiny Device Server with PoE and 1 Isolated RS-232 Port (RoHS)
    tDS-722i CR ~ rövidesen ~ Tiny Device Server with PoE and 2 Isolated RS-232 Ports (RoHS)
    tDS-732i CR ~ rövidesen ~ Tiny Device Server with PoE and 3 Isolated RS-232 Ports (RoHS)
    tDS-715i CR Tiny Device Server with PoE and 1 Isolated RS-422/485 Port (RoHS)
    tDS-725i CR ~ ÚJ ~ Tiny Device Server with PoE and 2 Isolated RS-485 Ports (RoHS)
    tDS-735i CR ~ ÚJ ~ Tiny Device Server with PoE and 3 Isolated RS-485 Ports (RoHS)
    tDS-718i CR ~ rövidesen ~ Tiny Device Server with PoE and 1 Isolated RS-232/422/485 Port (RoHS)
    tDS-724i CR ~ rövidesen ~ Tiny Device Server with PoE and 1 Isolated RS-232 and 1 Isolated RS-485 Ports (RoHS)
    tDS-734i CR ~ rövidesen ~ Tiny Device Server with PoE and 2 Isolated RS-232 and 1 Isolated RS-485 Ports (RoHS)
    Tartozék egy CA-002 típusú DC csatlakozó kábel.
    Note: Coating version supports -40 ~ +75 °C operating temperature, call for more information.
