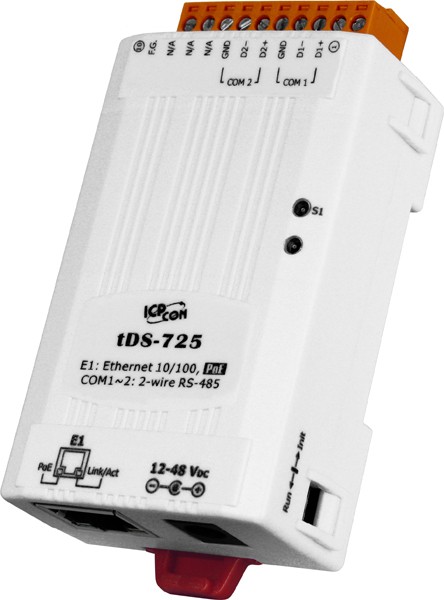

tDS-725 # Soros-Ethernet konverter, 2x RS-485 port, PoE, ICP DAS

ICP DAS  tDS-700 sorozat: Mini méretű, költséghatékony, ipari soros - ethernet konverterek (szerverek) RS-232, RS-422, RS-485 portokkal

Termékismertető:

A tDS-700 sorozatú modulok segítségével RS-232, RS-422 vagy RS-485 soros porttal rendelkező bármilyen készülékeket egyszerűen az Ethernet hálózatra tudunk kötni. A modulok egy 10/100Mbps Ethernet csatlakozóval, és modelltől függően akár három soros porttal rendelkeznek. Így végeredményben szinte bármilyen eszköz felügyelete és vezérlése lehetővé válik egy helyi hálózaton vagy akár az Interneten keresztül. A soros adatátvitel teljesen transzparens módon történik.

A modulok DIN sínre rögzíthetők, illetve mivel nagyon kis méretűek és könnyűek szinte bárhol lehet nekik egy megfelelő helyet találni.

A készülékek kis méretüknek és robusztus kialakításuknak köszönhetően az ipar, kereskedelem, raktározás, épületüzemeltetés, automatizálás, POS, stb. területein különböző célokra használhatóak.

Az Etherneten keresztüli adatátvitel a számítógéptől a soros RS-232/485 készülékig olyan egyszerűen működik, mint a kommunikáció a számítógépen, annak soros portjával. A termékhez adott Windows Utility/driver program (VxComm) segítségével a modul mindegyik soros portját egy virtuális COM portként hozzárendelhetjük az Ethernet hálózathoz csatlakoztatott PC-hez. Ezáltal a felhasználó transzparensen hozzáfér a soros készülékhez, monitorozhatja azt az interneten/Etherneten keresztül anélkül, hogy a készülékhez használt eredeti szoftverén bármit módosítania kellene. Tehát bármely már működő alkalmazói szoftver vagy rendszer, amely eddig a COM portot használta a tDS-700 készülékek használatával is kompatibilis marad. Nagyon széles tartományú tápfeszültséget tudnak fogadni, egy 12 Vdc és 48 Vdc érték közötti tápfeszültség forrás elég a biztonságos működésükhöz. Az Etherneten keresztüli adatátvitel a számítógéptől a soros RS-232/485 készülékig olyan egyszerűen működik, mint a kommunikáció a számítógépen, annak soros portjával.

A tDS-700 soros - ethernet konverter használható pár kapcsolathoz is (pair connection, serial bridge, serial tunnel) és képes az adatok TCP/IP hálózaton keresztüli továbbítására két soros készülék között. Tehát etherneten keresztüli vonalhosszabbításra is használható.
A TDS-700 tartalmaz egy nagy teljesítményű 32-bites MCU-t annak érdekében, hogy hatékony kezelje a hálózati forgalmat.
Tartalmaz egy beépített web szervert, így egy intuitív webes menedzsment felület segítségével a felhasználók módosíthatják a beállításokat a modulon, beleértve a DHCP / statikus IP, gateway / maszk és a soros port konfigurációkat.
A TDS-700-as sorozat tartalmaz egy beépített CPU watchdog-ot, amely automatikusan reseteli a processzort, ha a beépített firmware rendellenesen működik, vagy ha nincs kommunikáció a TDS-700 és a host között egy előre meghatározott ideig ( rendszer időtúllépés). Ez egy fontos funkció, amely biztosítja azt, hogy a TDS-700 nehéz körülmények között is folyamatosan működőképes legyen.

A tDS-700 sorozat IEEE 802.3af kompatibilis (Class 1.).
A Power over Ethernet (PoE) funkció segítségével a készülék a tápfeszültséget a PoE switch-en keresztül (pl. NS-205PSE) a szabványos Cat.5 Ethernet kábelen kapja, így nincs szükség hozzá külön tápegységre. Amennyiben nincs PoE kompatibilis Ethernet switch akkor természetesen külső tápegységről is működik, a bemeneti tápfeszültség tartomány +12 ~ 48 Vdc.

A tDS-700 úgy lett tervezve, hogy ultra alacsony energiafelhasználása legyen, a teljesítmény felvétele csak 0,05A / 24 Vdc tápfeszültségnél. Így jól használható olyan alkalmazásoknál is ahol csak egy kis energia áll rendelkezésre, pl. szabadtéri napelemes táplálású rendszereknél. A tDS-712 DB-9 papa csatlakozóval rendelkezik, a többi típus pedig levehető sorkapoccsal van felépítve, így a vezetékezésük nagyon könnyen kivitelezhető. Az RS-485 portos készülékek természetesen automatikus adatátvitel vezérléssel vannak ellátva.

ESD védelem:

Főbb tulajdonságok:

• Segítségével minden RS-232/422/485 soros készüléket Ethernethez csatlakoztathatunk
• Tartozék a VxComm Driver, 32-bites és 64-bites Windows XP/2003/2008/Vista/7 op. rendszerekhez
• Támogatja a pár csatlakozást (serial-bridge, serial-tunnel)
• A beépített 32-bit MCU effektíven megbirkózik a hálózati adatforgalommal 10/100 Base-TX Ethernet, RJ-45 x 1 (Auto-negotiating, auto MDI/MDIX, LED kijelzés)
• Redundáns tápfeszültség bemenet: PoE (IEEE 802.3af, Class 1) és DC jack
• Automatikus RS-485 adatvezérlés
• Támogatja a TCP, UDP, HTTP, DHCP, BOOTP ésTFTP protokollokat
• Könnyű firmware frissítés az Etherneten keresztül
• Tartalmaz egy beépített mini Web szervert a konfigurációhoz
• DB-9 papa vagy sorkapocs csatlakozók az egyszerű vezetékezéshez
• Kis méret és alacsony teljesítmény felvétel
• RoHS kompatibilis, zero Halogen Tűzálló, önkioltó anyagok (UL94-V0 szint)
• Működési hőmérséklet: -25 ~ +75 °C
