6ES7972-0CB20-0XA0 # Siemens S7-200/300/400 PLC DP/MPI szigetelt programozó kábel, AMSAMOTION

nettó: 39 360 Ft bruttó: 49 987 Ft

6ES7972-0CB20-0XA0 # Siemens S7-200/300/400 PLC DP/MPI szigetelt programozó kábel, AMSAMOTION

Name: 6ES7972-0CB20-0XA0 # Siemens S7-200/300/400 PLC DP/MPI szigetelt programozó kábel, AMSAMOTION
SKU: 6ES972-OCB20-0XA0
Price: 49987 HUF
Availability: InStock

Cikkszám:

6ES972-OCB20-0XA0

6ES7972-0CB20-0XA0 # Siemens S7-200/300/400 PLC DP/MPI szigetelt programozó kábel, AMSAMOTION

Mi a Siemens MPI kábel?
A Siemens MPI (Multi Point Interface) kábel egy olyan kábeltípus, amelyet a Siemens S7 sorozatú programozható logikai vezérlők (PLC-k) és más eszközök, például személyi számítógépek vagy kezelőpanelek összekapcsolására használnak. Az MPI-kábelt általában a PLC és a másik eszköz közötti kommunikációs kapcsolat létrehozására használják, amely lehetővé teszi az adatok és programok átvitelét a kettő között. Az MPI-kábelt általában a PLC MPI-portjához, a másik végét pedig az eszköz megfelelő portjához csatlakoztatják. A Siemens MPI kábelt az S7-300/400 PLC programozásához használják. Az MPI az EIA-485 szabványon alapul, és 187,5 kBd és 12 MBd közötti sebességgel működik.
Az MPI egy kommunikációs protokoll a párhuzamos számítógépek programozásához. A Siemens MPI programozó kábel cikkszáma 6ES7901-0BF00-0AA0 és 6GK1571-0BA00-0AA0 Az MPI-kábelek különböző típusai léteznek, különböző hosszúsággal és csatlakozókkal, az adott alkalmazástól és követelményektől függően. Egyes MPI-kábelek beépített optikai interfésszel rendelkeznek a nagy távolságokra történő kommunikációhoz, míg mások szabványos elektromos interfésszel rendelkeznek a rövidebb távolságokra. Fontos, hogy az adott Siemens PLC-típushoz és kommunikációs követelményekhez megfelelő MPI-kábelt használjon, mivel a nem kompatibilis kábel használata kommunikációs hibákat vagy a berendezés károsodását eredményezheti. MPI és Profibus-DP összehasonlítása:
Az MPI (Multipointinterface) a SIMATIC S7 többpontos kommunikáció interfésze. Ez egy olyan hálózat, amely kis számú telephely közötti kommunikációra alkalmas. Leginkább a host számítógép és kisszámú PLC közötti rövid távú kommunikációra használják. Az MPI kommunikációs sebessége 19,2K～12Mbit/s. Az MPI-hálózatban legfeljebb 32 állomás lehet, és egy hálózati szegmens leghosszabb kommunikációs távolsága 50 méter (ha a kommunikációs baud-ráta 187,5Kbit/s). A távolság RS-485 Profibus vonalerősítővel átjátszóval meghosszabbítható. Az MPI lehetővé teszi a master-master és a master-slave kommunikációt. A PROFIBUS-DP lehetővé teszi az egy- vagy többmesteres rendszer kialakítását. Egy buszon legfeljebb 126 állomás csatlakoztatható. A rendszerkonfiguráció leírása a következőket tartalmazza: állomásszám, állomáscím, bemeneti/kimeneti cím, bemeneti/kimeneti adatformátum, diagnosztikai információformátum és használt buszparaméterek. Minden egyes PROFIBUS-DP rendszer a következő három különböző típusú berendezést tartalmazhatja: Az elsődleges DP-főállomás (DPM1): Az elsődleges DP-főállomás a központi vezérlő, amely egy előre meghatározott információs cikluson belül kölcsönhatásba lép a szétszórt állomásokkal (például a DP-szolgaállomásokkal) (Station) az információcsere érdekében. Tipikus DPM1 például PLC vagy PC.
Másodlagos DP-főállomás (DPM2): A másodlagos DP-főállomás egy programozó, konfigurációs eszköz vagy kezelőpanel. A DP-rendszer konfigurációs művelete során a rendszerüzemeltetés és a felügyeleti célok elvégzésére szolgál.
DP slave állomás: A DP slave állomás egy perifériás eszköz (I/O eszköz, meghajtó, HMI, szelep stb.), amely bemeneti és kimeneti információkat gyűjt és küld.
Egyetlen főállomás rendszere: A buszrendszer üzemeltetési fázisában csak egy aktív mesterállomás van.
Hogyan kell használni a soros MPI-kábelt?
Telepítse a Siemens PG/PC interfész-illesztőprogramokat és a STEP-7-et az XP platformra.
Menjen a " Vezérlőpult > PG/PC interfész beállítása" menüpontba.
Válassza ki a PC-adaptert (MPI), ellenőrizze a vezeték PLC-hez való csatlakozását (** port 1 vagy 2 **), a hálózati címet és a baud-sebességet.
Indítsa újra a PLC-t
A PCL explorerben ellenőrizze a kommunikációt. A PG/PC interfészek nem működnek a Windows Vista, 7 és 8 operációs rendszereken (64 bites operációs rendszereken biztosan nem). Próbáljon meg Windows XP-t telepíteni a rendszerére, vagy telepítsen egy VMware Workstationt, majd telepítse az XP ablakokat.

Raktáron

Raktáron (szállítás 2-4 nap)

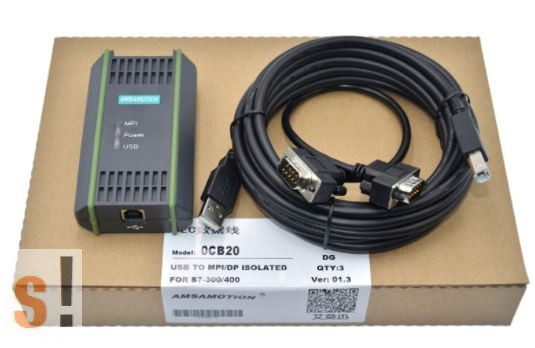

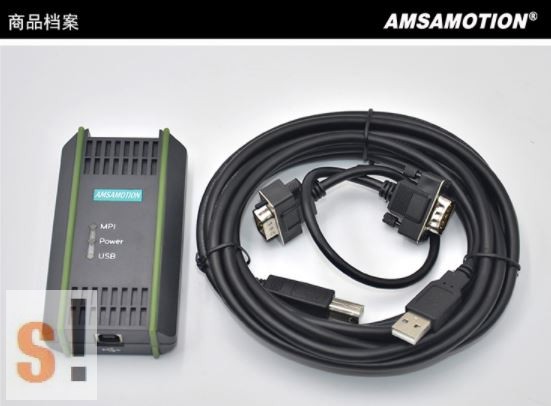

AMSAMOTION 6ES7972-0CB20-0XA0 Siemens PLC programozó kábel (szigetelt)
Siemens S7-200/300/400 PLC DP/MPI szigetelt programozó kábel
Támogatás: Siemens S7-200/300/400PLC
Touch Pannel támogatás: TP170/177/270/OP25/35/77/MP177/270/277B stb
Szoftver támogatás: WIN 10/WIN 7/XP/VISTA
Működési hőmérséklet: -30°C~+75°C
Gyártó: AMSAMOTION

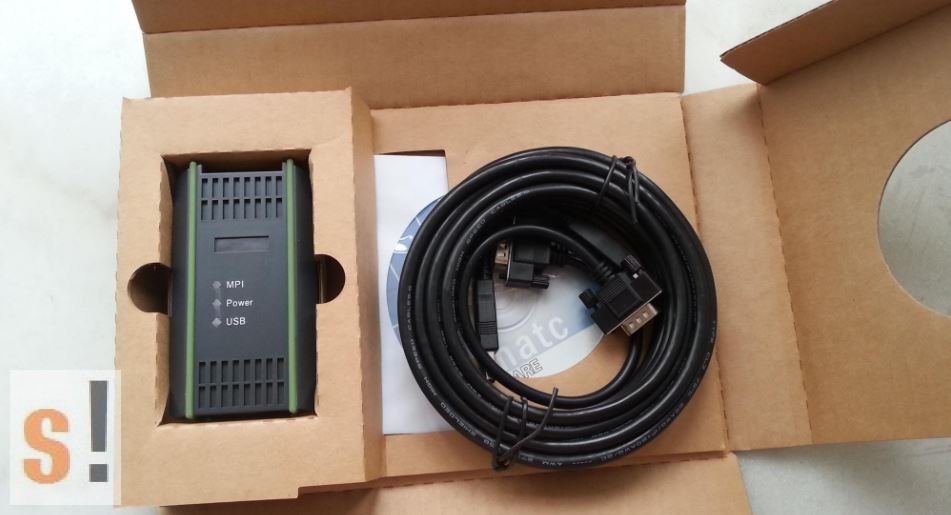

Csomag tartalma: 1x Adapter, 1x USB kábel, 1x DB9 kábel

/A termék eredeti Siemens gyártmányként már nem elérhető, a Siemensnél kifutott típus. A Siemens által ajánlott utód a 6GK1571-0BA00-0AA0 típus ami elérhető nálunk mind utángyártott mind eredeti típusban./

nettó: 39 360 Ft bruttó: 49 987 Ft

Részletek

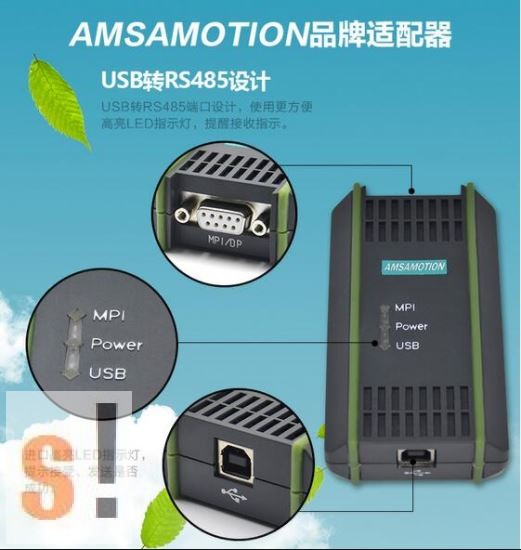

AMSAMOTION 6ES7972-0CB20-0XA0 Siemens PLC programozó kábel (szigetelt)

1, Támogatja az S7-200 / 300/400 PLC-k teljes sorát

2, Támogatja az RS485 interfésszel rendelkező érintőképernyőt（A képernyő maga is támogatja az MPI kommunikációt））

3, Optikailag szigetelt jelek

4, Támogatja a PROFIBUS, MPI és DP multi-master kommunikációt

5, Támogatja az ET200 200PLC kommunikációt, és a PPI multi master kommunikációt.

6, Támogatja a 840D CNC programozást

7, Telepítse az eredeti illesztőprogramot, USB COM port közvetlen kiválasztás generálása nélkül

8, WIN7（32/64 bit） WIN10 (32/64 bit) sorozat támogatás, V5.4 V5.5 szoftver támogatás( V5.5 -nél nem kell drivert telepíteni）

9, A készülékház strapabíró, esés ellen védett.

10, PTC visszaállítható biztosítékok, túlfeszültség, túláram, rövidzárlat védelem

11, WinCC flexible támogatás

12, launched under the XP. If only Simatic runtime is installed, the drivers need to be put separately, and so they are included in the package step7.

USB programming cable S7-200 / 300/400 series PLC programming adapter cable, around a length of about 4.5 m, with traffic lights, the USB interface directly STEP7 software, support PPI / MPI / DP communication, alternatively original product: 972-0CB20-0XA0. MPI master automatically adapt the communication rate has 9600,19.2Kbps and 187.5Kbps, 500K, 1.5mkbps DP master communication. With the line attached CD-ROM drive, install the original drivers, no need to generate serial, USB can be selected in the software.

Description: 300/400 support Siemens S7200 / PLC communication, communication, support Siemens touch screen support DP master station, more support Windows 7/10 32-bit and 64 - bit systems.

Features: this upgrade is homebred S7300 cable support Windows 7 64 - bit system, the Siemens programming software is V5.5 to be above, if you don't need to install the driver, plug in the cable can be directly enjoyed rapid communications, 100% to the original function.

Saját szerverről:

Manual, Driver letöltés
